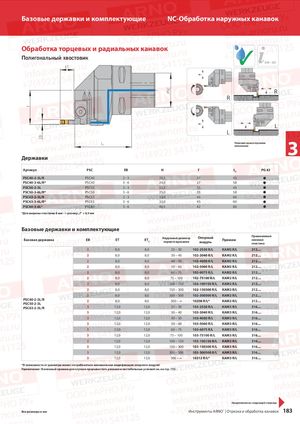

Каталог ARNO обработка канавок и отрезка 2018 - страница 183

Предыдущая страница Следующая страница

Навигация

f EB PSC Базовые державки и комплектующие NC-Обработка наружных канавок Обработка торцевых и радиальных канавок Полигональный хвостовик ✓ 220 – 231 ET R R L L L3 Показано правостороннееисполнение 3 Державки Артикул PSC EB H f L3 PG 43 PSC40-2-3L/R PSC40 2-3 20,5 27 45  PSC40-3-6L/R* PSC40 3-6 24,0 27 58  PSC50-2-3L PSC50 2-3 25,5 35 45  PSC50-3-6L/R* PSC50 3-6 25,0 35 58  PSC63-2-3L/R PSC63 2-3 32,0 45 60  PSC63-3-6L/R* PSC63 3-6 32,0 45 60  PSC80-3-6L* PSC80 3-6 40,5 42 80  *Для ширины пластины 6 мм --> размер „f“ + 0,5 мм Базовые державки и комплектующие Базовая державка EB ET ET2 Наружный диаметр Опорныйпервого врезаниямодульПрижим Применяемаясменнаяпластина 2 8,0 8,0 25 – 30 102-2530 R/L KAM2 R/L 212.... 2 8,0 8,0 30 – 40 102-3040 R/L KAM2 R/L 212.... 2 8,0 8,0 40 – 50 102-4050 R/L KAM2 R/L 212.... 2 8,0 8,0 50 – 60 102-5060 R/L KAM2 R/L 212.... 2 8,0 8,0 60 – 75 102-6075 R/L KAM2 R/L 212.... 2 8,0 8,0 75 – 100 102-75100 R/L KAM2 R/L 212.... 2 8,0 8,0 100 – 150 102-100150 R/L KAM2 R/L 212.... 2 8,0 8,0 150 – 300 102-150300 R/L KAM2 R/L 212.... 2 8,0 8,0 300 – 500 102-300500 R/L KAM2 R/L 212.... PSC40-2-3L/R 2 8,0 8,0 500 – ∞ 10208 R/L* KAM2 R/L 212.... PSC50-2-3L PSC63-2-3L/R 3 12,0 12,0 25 – 30 103-2530 R/L KAM3 R/L 316.... 3 12,0 12,0 30 – 40 103-3040 R/L KAM3 R/L 316.... 3 12,0 12,0 40 – 50 103-4050 R/L KAM3 R/L 316.... 3 12,0 12,0 50 – 60 103-5060 R/L KAM3 R/L 316.... 3 12,0 12,0 60 – 75 103-6075 R/L KAM3 R/L 316.... 3 12,0 12,0 75 – 100 103-75100 R/L KAM3 R/L 316.... 3 12,0 12,0 100 – 150 103-100150 R/L KAM3 R/L 316.... 3 12,0 12,0 150 – 300 103-150300 R/L KAM3 R/L 316.... 3 12,0 12,0 300 – 500 103-300500 R/L KAM3 R/L 316.... 3 12,0 12,0 500 – ∞ 10312 R/L* KAM3 R/L 316.... *В зависимости от диаметра может потребоваться минимальная модификация опорного модуля! Примечание: Усиленный прижим для случаев прерывистого резания и нестабильных условий см. на стр. 172. Продолжение на следующей странице Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 183
