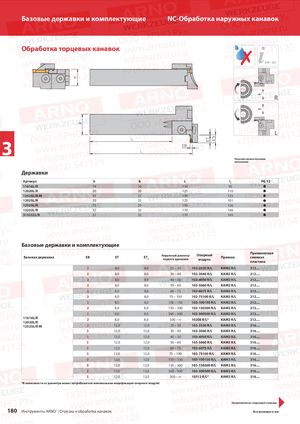

Каталог ARNO обработка канавок и отрезка 2018 - страница 180

Базовые державки и комплектующие NC-Обработка наружных канавок Обработка торцевых канавок ✗ 220 – 231 R L 3 L Показано правостороннее исполнение Державки Артикул h b L l1 PG 12 11616L/R 16 16 110 95  12020L/R 20 20 125 110  12525L/R-M 25 25 150 125  12025L/R 20 25 125 101  12525L/R 25 25 150 126  13232L/R 32 32 170 146  313232L/R 32 32 170 145  Базовые державки и комплектующие Базовая державка EB ET ET2 Наружный диаметр Опорныйпервого врезаниямодульПрижим Применяемаясменнаяпластина 2 8,0 8,0 25 – 30 102-2530 R/L KAM2 R/L 212.... 2 8,0 8,0 30 – 40 102-3040 R/L KAM2 R/L 212.... 2 8,0 8,0 40 – 50 102-4050 R/L KAM2 R/L 212.... 2 8,0 8,0 50 – 60 102-5060 R/L KAM2 R/L 212.... 2 8,0 8,0 60 – 75 102-6075 R/L KAM2 R/L 212.... 2 8,0 8,0 75 – 100 102-75100 R/L KAM2 R/L 212.... 2 8,0 8,0 100 – 150 102-100150 R/L KAM2 R/L 212.... 2 8,0 8,0 150 – 300 102-150300 R/L KAM2 R/L 212.... 2 8,0 8,0 300 – 500 102-300500 R/L KAM2 R/L 212.... 11616L/R 2 8,0 8,0 500 – ∞ 10208 R/L* KAM2 R/L 212.... 12020L/R 12525L/R-M 3 12,0 12,0 25 – 30 103-2530 R/L KAM3 R/L 316.... 3 12,0 12,0 30 – 40 103-3040 R/L KAM3 R/L 316.... 3 12,0 12,0 40 – 50 103-4050 R/L KAM3 R/L 316.... 3 12,0 12,0 50 – 60 103-5060 R/L KAM3 R/L 316.... 3 12,0 12,0 60 – 75 103-6075 R/L KAM3 R/L 316.... 3 12,0 12,0 75 – 100 103-75100 R/L KAM3 R/L 316.... 3 12,0 12,0 100 – 150 103-100150 R/L KAM3 R/L 316.... 3 12,0 12,0 150 – 300 103-150300 R/L KAM3 R/L 316.... 3 12,0 12,0 300 – 500 103-300500 R/L KAM3 R/L 316.... 3 12,0 12,0 500 – ∞ 10312 R/L* KAM3 R/L 316.... *В зависимости от диаметра может потребоваться минимальная модификация опорного модуля! Продолжение на следующей странице 180 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
