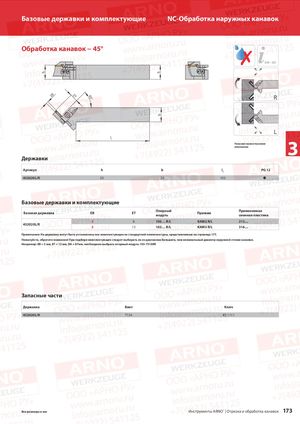

h hb 45° Базовые державки и комплектующие NC-Обработка наружных канавок Обработка канавок − 45° ✗ 220 – 231 EB ET R L l1 Показано правостороннееисполнение 3 Державки Артикул h b l1 PG 12 452020L/R 20 20 103  Базовые державки и комплектующие Базовая державка EB ET Опорныймодуль Прижим Применяемаясменная пластина 2 8 102… R/L KAM2 R/L 212.... 452020L/R 3 12 103… R/L KAM3 R/L 316.... Примечание: На державку могут быть установлены все комплектующие из стандартной номенклатуры, представленные на странице 177. Пожалуйста, обратите внимание! При подборе комплектующих следует выбирать их из диапазона большего, чем номинальный диаметр наружной стенки канавки. Например: EB = 3 мм, ET = 12 мм, DA = 67мм, необходимо выбрать опорный модуль 103-75100R Запасные части Державка Винт Ключ 452020L/R T154 KS 1111 Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 173
