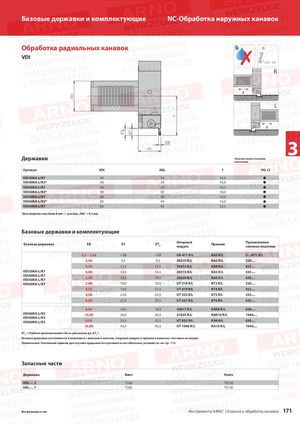

Каталог ARNO обработка канавок и отрезка 2018 - страница 171

Базовые державки и комплектующие NC-Обработка наружных канавок Обработка радиальных канавок VDI ✗ 220 – 231 R L AKL 3 Державки Показано правостороннее исполнение Артикул VDI AKL f PG 12 VDI30RA-L/R7 30 30 35,0  VDI40RA-L/R3* 40 30 45,0  VDI40RA-L/R7 40 30 42,5  VDI50RA-L/R3* 50 30 50,0  VDI50RA-L/R7 50 30 45,0  VDI60RA-L/R3* 60 40 55,0  VDI60RA-L/R7 60 40 52,5  *Для ширины пластины 6 мм --> размер „AKL“ + 0,5 мм Базовые державки и комплектующие Базовая державка EB ET ET2 Опорныймодуль Прижим Применяемаясменная пластина 0,5 – 3,08 = EB = EB UA 471 R/L KA3 R/L 3-../471 R/L 3,00 9,5 9,5 20310 R/L KA3 R/L 320.... 4,00 11,5 11,5 20412 R/L KA4 R/L 422.... VDI30RA-L/R7 5,00 14,5 14,5 20515 R/L KA5 R/L 525.... VDI40RA-L/R7VDI50RA-L/R7 6,00 19,5 19,5 20620 R/L KA6 R/L 630.... VDI60RA-L/R7 3,00 16,0 18,5 UT 316 R/L KT3 R/L 320.... 4,00 19,0 21,5 UT 419 R/L KT4 R/L 422.... 5,00 22,0 24,5 UT 522 R/L KT5 R/L 525.... 6,00 27,0 29,5 UT 627 R/L KT6 R/L 630.... 8,00 18,0 18,0 30817 R/L KAK8 R/L 838.... VDI40RA-L/R3 10,00 26,0 26,0 31025 R/L KAK10 R/L 1046.... VDI50RA-L/R3 VDI60RA-L/R3 8,00 32,5 32,5 UT 832 R/L KA8 R/L 838.... 10,00 40,5 40,5 UT 1040 R/L KA10 R/L 1046.... ET2 = Глубина врезания может быть увеличена до „ET2“. Базовая державка поставляется в комплекте с винтами и ключом, опорный модуль и прижим в комплект поставки не входят. Примечание: Усиленный прижим для случаев прерывистого резания и нестабильных условий см. на стр. 172. Запасные части Державка Винт Ключ VDI..-.. 3 T206 T5120 VDI..-.. 7 T205 T5120 Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 171
