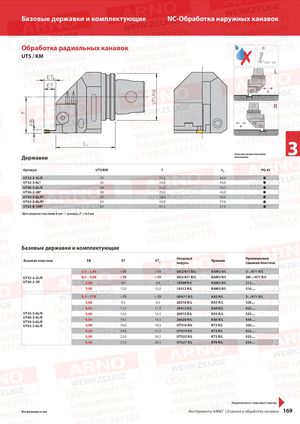

UTS/KM Базовые державки и комплектующие NC-Обработка наружных канавок Обработка радиальных канавок UTS / KM ✗ 220 – 231 L R L3 Показано правостороннее 3 Державки исполнение Артикул UTS/KM f L3 PG 43 UT32-2-3L/R 32 25,0 40,0  UT32-3-6L* 32 25,0 45,0  UT40-3-6L/R 40 31,0 50,5  UT50-2-3R* 50 25,0 45,0  UT50-3-6L/R* 50 36,0 56,0  UT63-3-6L/R* 63 42,0 57,0  UT63-8-10R* 63 41,5 67,0  *Для ширины пластины 6 мм --> размер „f“ + 0,5 мм Базовые державки и комплектующие Базовая пластина EB ET ET2 Опорныймодуль Прижим Применяемаясменная пластина 0,5 – 1,85 = EB = EB UA2/471 R/L KAM2 R/L 2-../471 R/L UT32-2-3L/R 0,5 – 3,08 = EB = EB UA3/471 R/L KAM3 R/L 3M-../471 R/L UT50-2-3R 2,00 8,0 8,0 10208 R/L KAM2 R/L 212.... 3,00 12,0 12,0 10312 R/L KAM3 R/L 316.... 0,5 – 3,08 = EB = EB UA471 R/L KA3 R/L 3-../471 R/L 3,00 9,5 9,5 20310 R/L KA3 R/L 320.... 4,00 11,5 11,5 20412 R/L KA4 R/L 422.... UT32-3-6L/R 5,00 14,5 14,5 20515 R/L KA5 R/L 525.... UT40-3-6L/RUT50-3-6L/R 6,00 19,5 19,5 20620 R/L KA6 R/L 630.... UT63-3-6L/R 3,00 16,0 18,5 UT316 R/L KT3 R/L 320.... 4,00 19,0 21,5 UT419 R/L KT4 R/L 422.... 5,00 22,0 24,5 UT522 R/L KT5 R/L 525.... 6,00 27,0 29,5 UT627 R/L KT6 R/L 630.... Продолжение на следующей странице Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 169
