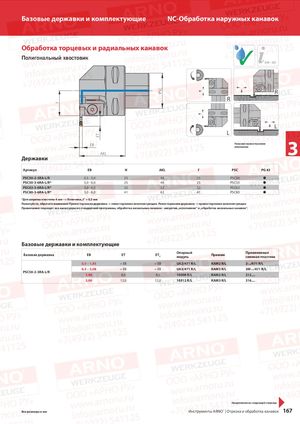

Каталог ARNO обработка канавок и отрезка 2018 - страница 167

f ET PSC Базовые державки и комплектующие NC-Обработка наружных канавок Обработка торцевых и радиальных канавок Полигональный хвостовик ✓ 220 – 231 R R L L EB AKL Показано правостороннееисполнение 3 Державки Артикул EB H AKL f PSC PG 43 PSC50-2-3RA-L/R 0,5 - 3,0 25 46 25 PSC50  PSC50-3-6RA-L/R* 3,0 - 6,0 25 46 25 PSC50  PSC63-3-6RA-L/R* 3,0 - 6,0 32 52 32 PSC63  PSC80-3-6RA-L/R* 3,0 - 6,0 41 62 41 PSC80  *Для ширины пластины 6 мм --> Величина „f“ + 0,5 мм Пожалуйста, обратите внимание! Правосторонняя державка -> левосторонние комплектующие. Левосторонняя державка -> правосторонние комплектующие Примечание: подходят все аксессуары из стандартной программы, обработка аксиальных канавок - напротив „исполнение“ и „обработка аксиальных канавок“. Базовые державки и комплектующие Базовая державка EB ET ET2 Опорныймодуль Прижим Применяемаясменная пластина 0,5 – 1,85 = EB = EB UA2/471 R/L KAM2 R/L 2-../471 R/L 0,5 – 3,08 = EB = EB UA3/471 R/L KAM3 R/L 3M-../471 R/L PSC50-2-3RA-L/R 2,00 8,0 8,0 10208 R/L KAM2 R/L 212.... 3,00 12,0 12,0 10312 R/L KAM3 R/L 316.... Продолжение на следующей странице Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 167
