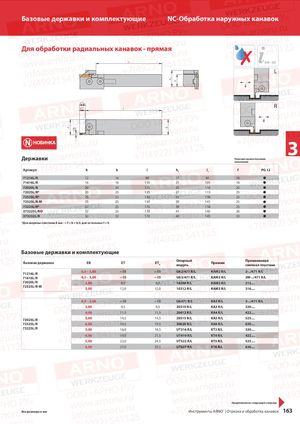

Каталог ARNO обработка канавок и отрезка 2018 - страница 163

Базовые державки и комплектующие NC-Обработка наружных канавок Для обработки радиальных канавок - прямая ✗ 220 – 231 L R НОВИНКА 3 Державки Показано правостороннее исполнение Артикул h b l h1 l1 f PG 12 71216L/R 12 16 90 17 81 16  71616L/R 16 16 110 21 101 16  72020L/R 20 20 125 25 116 20  72025L/R* 20 25 125 27 113 25  72525L/R* 25 25 150 32 138 25  72525L/R-M 25 25 150 30 141 25  73225L/R* 32 25 170 39 158 25  373225L/RN 32 25 170 41 145 26  373232L/R 32 32 170 40 145 33  *Для ширины пластины 6 мм --> f = b + 0,5; для остальных f = b Базовые державки и комплектующие Базовая державка EB ET ET2 Опорныймодуль Прижим Применяемаясменная пластина 71216L/R 0,5 – 1,85 = EB = EB UA2/471 R/L KAM2 R/L 2-../471 R/L 71616L/R 0,5 – 3,08 = EB = EB UA3/471 R/L KAM3 R/L 3M-../471 R/L 72020L/R 2,00 8,0 8,0 10208 R/L KAM2 R/L 212.... 72525L/R-M 3,00 12,0 12,0 10312 R/L KAM3 R/L 316.... 0,5 – 3,08 = EB = EB UA471 R/L KA3 R/L 3-../471 R/L 3,00 9,5 9,5 20310 R/L KA3 R/L 320.... 4,00 11,5 11,5 20412 R/L KA4 R/L 422.... 72025L/R 5,00 14,5 14,5 20515 R/L KA5 R/L 525.... 72525L/R 6,00 19,5 19,5 20620 R/L KA6 R/L 630.... 73225L/R 3,00 16,0 18,5 UT316 R/L KT3 R/L 320.... 4,00 19,0 21,5 UT419 R/L KT4 R/L 422.... 5,00 22,0 24,5 UT522 R/L KT5 R/L 525.... 6,00 27,0 29,5 UT627 R/L KT6 R/L 630.... Продолжение на следующей странице Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 163
