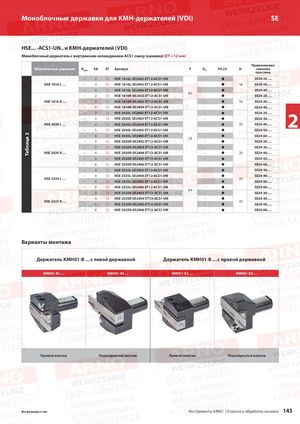

Каталог ARNO обработка канавок и отрезка 2018 - страница 143

Таблица 2 Моноблочные державки для KMH-держателей (VDI) SE HSE... -ACS1-UN.. и KMH-держателей (VDI) Моноблочный держатель с внутренним охлаждением ACS1 снизу (канавка) (ET = 12 мм) Применяемая Моноблочные державки Dмакс EB ET Артикул F DR PG 25 H сменная пластина – 2 12 HSE 1616L-SE2402-ET12-ACS1-UN -  SE24-20…. HSE 1616 L … – 3 12 HSE 1616L-SE2403-ET12-ACS1-UN -  16 SE24-30…. – 4 12 HSE 1616L-SE2404-ET12-ACS1-UN -  SE24-40…. 65 – 2 12 HSE 1616R-SE2402-ET12-ACS1-UN -  SE24-20…. HSE 1616 R … – 3 12 HSE 1616R-SE2403-ET12-ACS1-UN -  16 SE24-30…. – 4 12 HSE 1616R-SE2404-ET12-ACS1-UN -  SE24-40…. – 2 12 HSE 2020L-SE2402-ET12-ACS1-UN–312HSE 2020L-SE2403-ET12-ACS1-UNHSE 2020 L …–412HSE 2020L-SE2404-ET12-ACS1-UN---SE24-20….SE24-30….20SE24-40….2 – 5 12 HSE 2020L-SE2405-ET12-ACS1-UN -  SE24-50…. – 6 12 HSE 2020L-SE2406-ET12-ACS1-UN -  SE24-60…. 59 – 2 12 HSE 2020R-SE2402-ET12-ACS1-UN -  SE24-20…. – 3 12 HSE 2020R-SE2403-ET12-ACS1-UN -  SE24-30…. HSE 2020 R … – 4 12 HSE 2020R-SE2404-ET12-ACS1-UN -  20 SE24-40…. – 5 12 HSE 2020R-SE2405-ET12-ACS1-UN -  SE24-50…. – 6 12 HSE 2020R-SE2406-ET12-ACS1-UN -  SE24-60…. – 3 12 HSE 2525L-SE2403-ET12-ACS1-UN -  SE24-30…. – 4 12 HSE 2525L-SE2404-ET12-ACS1-UN -  SE24-40…. HSE 2525 L … 25 – 5 12 HSE 2525L-SE2405-ET12-ACS1-UN -  SE24-50…. – 6 12 HSE 2525L-SE2406-ET12-ACS1-UN -  SE24-60…. 64 – 3 12 HSE 2525R-SE2403-ET12-ACS1-UN -  SE24-30…. – 4 12 HSE 2525R-SE2404-ET12-ACS1-UN -  SE24-40…. HSE 2525 R … 25 – 5 12 HSE 2525R-SE2405-ET12-ACS1-UN -  SE24-50…. – 6 12 HSE 2525R-SE2406-ET12-ACS1-UN -  SE24-60…. Варианты монтажа Держатель KMH01-B …с левой державкой Держатель KMH01-B …с правой державкой KMH01-B1 … KMH01-B4 … KMH01-B2 … KMH01-B3 … Прямой монтаж Перевёрнутый монтаж Прямой монтаж Перевёрнутый монтаж Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 143
