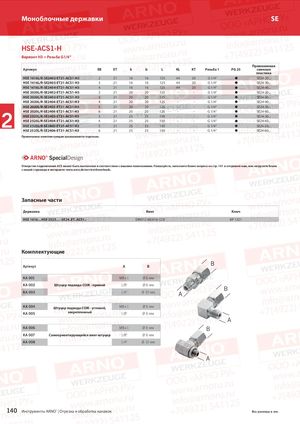

Каталог ARNO обработка канавок и отрезка 2018 - страница 140

Моноблочные державки SE HSE-ACS1-H Вариант H3 = Резьба G1/4“ Применяемая Артикул EB ET h b L KL KT Резьба 1 PG 25 сменная пластина HSE 1616L/R-SE2402-ET21-ACS1-H3 2 21 16 16 125 44 20 G 1/4“  SE24-20... HSE 1616L/R-SE2403-ET21-ACS1-H3 3 21 16 16 125 44 20 G 1/4“  SE24-30... HSE 1616L/R-SE2404-ET21-ACS1-H3 4 21 16 16 125 44 20 G 1/4“  SE24-40... HSE 2020L/R-SE2402-ET21-ACS1-H3 2 21 20 20 125 - - G 1/4“  SE24-20... HSE 2020L/R-SE2403-ET21-ACS1-H3 3 21 20 20 125 - - G 1/4“  SE24-30... HSE 2020L/R-SE2404-ET21-ACS1-H3 4 21 20 20 125 - - G 1/4“  SE24-40... HSE 2020L/R-SE2405-ET21-ACS1-H3 5 21 20 20 125 - - G 1/4“  SE24-50... HSE 2020L/R-SE2406-ET21-ACS1-H3 6 21 20 20 125 - - G 1/4“  SE24-60... 2 HSE 2525L/R-SE2403-ET21-ACS1-H3HSE 2525L/R-SE2404-ET21-ACS1-H3HSE 2525L/R-SE2405-ET21-ACS1-H33212525150- - G 1/4“ 4212525150--G 1/4“5212525150--G 1/4“SE24-30...SE24-40...SE24-50... HSE 2525L/R-SE2406-ET21-ACS1-H3 6 21 25 25 150 - - G 1/4“  SE24-60... Примечание: комплектующие заказываются отдельно. ARNO® SpecialDesign Отверстие подключения ACS может быть выполнено в соответствии с вашими пожеланиями. Пожалуйста, заполните бланк запроса на стр. 141 и отправьте нам, или загрузите бланк с нашей страницы в интернете: www.arno.de/service/downloads. Запасные части Державка Винт Ключ HSE 1616…HSE 2525… -SE24..ET..ACS1.. DIN912 M5X16-12.9 KP 1321 Комплектующие Артикул A B B KA 001 M8 x 1 Ø 6 мм KA 002 Штуцер подвода СОЖ - прямой 1/8" Ø 6 ммKA 0031/4"Ø 10 ммA B KA 004 Штуцер подвода СОЖ - угловой, M8 x 1 Ø 6 мм KA 005 закрепленный 1/8" Ø 6 мм A KA 006 M8 x 1 Ø 6 мм B KA 007 Самоориентирующийся винт-штуцер 1/8" Ø 6 мм KA 008 1/4" Ø 10 мм A 140 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
