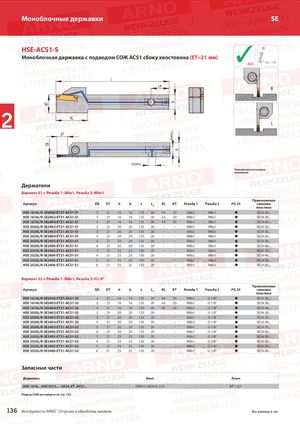

Каталог ARNO обработка канавок и отрезка 2018 - страница 136

Резьба 1 Моноблочные державки SE HSE-ACS1-S Моноблочная державка с подводом СОЖ ACS1 сбоку хвостовика (ET=21 мм) ✓ ACS 152 – 158 L 2 Резьба 2 Показано правостороннее исполнение Держатели Вариант S1 = Резьба 1: M8x1, Резьба 2: M8x1 Применяемая Артикул EB ET h b L L4 KL KT Резьба 1 Резьба 2 PG 25 сменная пластина HSE 1616L/R-SE2402-ET21-ACS1-S1 2 21 16 16 125 20 44 20 M8x1 M8x1  SE24-20... HSE 1616L/R-SE2403-ET21-ACS1-S1 3 21 16 16 125 20 44 20 M8x1 M8x1  SE24-30... HSE 1616L/R-SE2404-ET21-ACS1-S1 4 21 16 16 125 20 44 20 M8x1 M8x1  SE24-40... HSE 2020L/R-SE2402-ET21-ACS1-S1 2 21 20 20 125 20 - - M8x1 M8x1  SE24-20... HSE 2020L/R-SE2403-ET21-ACS1-S1 3 21 20 20 125 20 - - M8x1 M8x1  SE24-30... HSE 2020L/R-SE2404-ET21-ACS1-S1 4 21 20 20 125 20 - - M8x1 M8x1  SE24-40... HSE 2020L/R-SE2405-ET21-ACS1-S1 5 21 20 20 125 20 - - M8x1 M8x1  SE24-50... HSE 2020L/R-SE2406-ET21-ACS1-S1 6 21 20 20 125 20 - - M8x1 M8x1  SE24-60... HSE 2525L/R-SE2403-ET21-ACS1-S1 3 21 25 25 150 20 - - M8x1 M8x1  SE24-30... HSE 2525L/R-SE2404-ET21-ACS1-S1 4 21 25 25 150 20 - - M8x1 M8x1  SE24-40... HSE 2525L/R-SE2405-ET21-ACS1-S1 5 21 25 25 150 20 - - M8x1 M8x1  SE24-50... HSE 2525L/R-SE2406-ET21-ACS1-S1 6 21 25 25 150 20 - - M8x1 M8x1  SE24-60... Вариант S2 = Резьба 1: M8x1, Резьба 2: G1/8“ Применяемая Артикул EB ET h b L L4 KL KT Резьба 1 Резьба 2 PG 25 сменная пластина HSE 1616L/R-SE2402-ET21-ACS1-S2 2 21 16 16 125 20 44 20 M8x1 G 1/8“  SE24-20... HSE 1616L/R-SE2403-ET21-ACS1-S2 3 21 16 16 125 20 44 20 M8x1 G 1/8“  SE24-30... HSE 1616L/R-SE2404-ET21-ACS1-S2 4 21 16 16 125 20 44 20 M8x1 G 1/8“  SE24-40... HSE 2020L/R-SE2402-ET21-ACS1-S2 2 21 20 20 125 20 - - M8x1 G 1/8“  SE24-20... HSE 2020L/R-SE2403-ET21-ACS1-S2 3 21 20 20 125 20 - - M8x1 G 1/8“  SE24-30... HSE 2020L/R-SE2404-ET21-ACS1-S2 4 21 20 20 125 20 - - M8x1 G 1/8“  SE24-40... HSE 2020L/R-SE2405-ET21-ACS1-S2 5 21 20 20 125 20 - - M8x1 G 1/8“  SE24-50... HSE 2020L/R-SE2406-ET21-ACS1-S2 6 21 20 20 125 20 - - M8x1 G 1/8“  SE24-60... HSE 2525L/R-SE2403-ET21-ACS1-S2 3 21 25 25 150 20 - - M8x1 G 1/8“  SE24-30... HSE 2525L/R-SE2404-ET21-ACS1-S2 4 21 25 25 150 20 - - M8x1 G 1/8“  SE24-40... HSE 2525L/R-SE2405-ET21-ACS1-S2 5 21 25 25 150 20 - - M8x1 G 1/8“  SE24-50... HSE 2525L/R-SE2406-ET21-ACS1-S2 6 21 25 25 150 20 - - M8x1 G 1/8“  SE24-60... Запасные части Державка Винт Ключ HSE 1616…HSE 2525… -SE24..ET..ACS1.. DIN912 M5X16-12.9 KP 1321 Подачу СОЖ вы найдете на стр. 132 136 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
