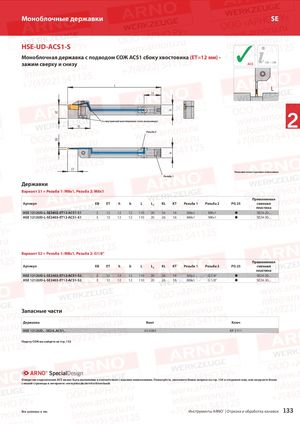

Каталог ARNO обработка канавок и отрезка 2018 - страница 133

KTEB hb Моноблочные державки SE HSE-UD-ACS1-S Моноблочная державка с подводом СОЖ ACS1 сбоку хвостовика (ET=12 мм) - ✓ зажим сверху и снизу ACS 152 – 158 L L L4 2 х внутренний шестигранник (того же размера)KL 2 Резьба 2 ET Показано левостороннее исполнение Резьба 1 Державки Вариант S1 = Резьба 1: M8x1, Резьба 2: M8x1 Применяемая Артикул EB ET h b L L4 KL KT Резьба 1 Резьба 2 PG 25 сменная пластина HSE 1212UD-L-SE2402-ET12-ACS1-S1 2 12 12 12 110 20 26 16 M8x1 M8x1  SE24-20... HSE 1212UD-L-SE2403-ET12-ACS1-S1 3 12 12 12 110 20 26 16 M8x1 M8x1  SE24-30... Вариант S2 = Резьба 1: M8x1, Резьба 2: G1/8“ Применяемая Артикул EB ET h b L L4 KL KT Резьба 1 Резьба 2 PG 25 сменная пластина HSE 1212UD-L-SE2402-ET12-ACS1-S2 2 12 12 12 110 20 26 16 M8x1 G 1/8‘‘  SE24-20... HSE 1212UD-L-SE2403-ET12-ACS1-S2 3 12 12 12 110 20 26 16 M8x1 G 1/8‘‘  SE24-30... Запасные части Державка Винт Ключ HSE 1212UD.. -SE24..ACS1.. AS 0084 KP 3111 Подачу СОЖ вы найдете на стр. 132 ARNO® SpecialDesign Отверстие подключения ACS может быть выполнено в соответствии с вашими пожеланиями. Пожалуйста, заполните бланк запроса на стр. 134 и отправьте нам, или загрузите бланк с нашей страницы в интернете: www.arno.de/service/downloads Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 133
