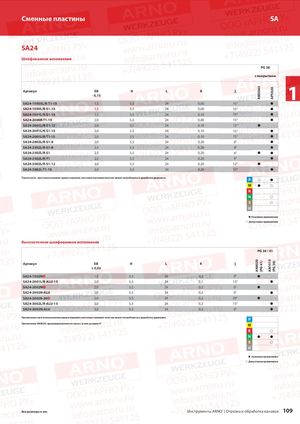

Каталог ARNO обработка канавок и отрезка 2018 - страница 109

AM5040AN8020(PG 41) AP5020AN1015(PG 38) Сменные пластины SA SA24 Шлифованное исполнение PG 38 с покрытием Артикул EB H L R χ- 0,15 1 SA24-15005L/R-T1-15 1,5 5,5 24 0,05 15°  SA24-1500L/R-S1-15 1,5 5,5 24 0,00 15°  SA24-1501L/R-S1-15 1,5 5,5 24 0,10 15°  SA24-2000R-T1-15 2,0 5,5 24 0,00 15°  SA24-2001L/R-S1-12 2,0 5,5 24 0,10 12°  SA24-2001L/R-S1-15 2,0 5,5 24 0,10 15°  SA24-2001L/R-T1-15 2,0 5,5 24 0,10 15°  SA24-2002L/R-S1-8 2,0 5,5 24 0,20 8°  SA24-2502L/R-S1-8 2,5 5,5 24 0,20 8°  SA24-2502L/R-S1 2,5 5,5 24 0,20 6°   SA24-2502L/R-T1 2,5 5,5 24 0,20 6°  SA24-3002L/R-S1-12 3,0 5,5 24 0,20 12°  SA24-3002L-T1-15 3,0 5,5 24 0,20 15°  Примечание: при использовании правосторонних или левосторонних пластин может потребоваться доработка державки.        Основное применение  Допустимое применение Высокоточное шлифованное исполнение PG 38 / 41 Артикул EB H L R χ ± 0,02 SA24-1502NN 1,5 5,5 24 0,2 0°  SA24-2001L/R-ALU-15 2,0 5,5 24 0,1 15°  SA24-2002NN 2,0 5,5 24 0,2 0°  SA24-2002N-ALU 2,0 5,5 24 0,2 0°  SA24-2002R-20N 2,0 5,5 24 0,2 20°  SA24-3002L/R-ALU-15 3,0 5,5 24 0,2 15°  SA24-3003N-ALU 3,0 5,5 24 0,3 0°  Примечание: при использовании правосторонних или левосторонних пластин может потребоваться доработка державки. Примечание AN8020: однонаправленная вставка с углом резания 0°      Основное применение  Допустимое применение Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 109
