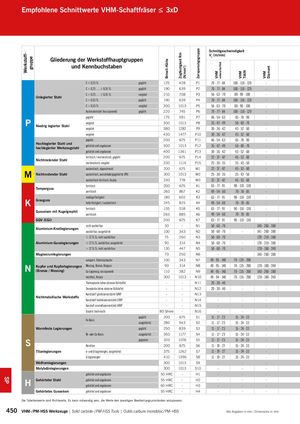

Werkstoff- gruppe Brinell-Härte Zugfestigkeit Rm (N/mm2) Zerspanungsgruppe VHM unbeschichtet VHM TiAlN VHM Diamant Empfohlene Schnittwerte VHM-Schaftfräser ≤ 3xD Schnittgeschwindigkeit Gliederung der Werkstoffhauptgruppen Vc (m/min) und Kennbuchstaben C ≤ 0,25 % geglüht 125 428 P1 70 - 77 - 84 100 - 110 - 120 - C > 0,25 … ≤ 0,55 % geglüht 190 639 P2 70 - 77 - 84 100 - 110 - 120 - C > 0,25 … ≤ 0,55 % vergütet 210 708 P3 56 - 63 - 70 80 - 90 - 100 - Unlegierter Stahl C > 0,55 % geglüht 190 639 P4 70 - 77 - 84 100 - 110 - 120 - C > 0,55 % vergütet 300 1013 P5 56 - 63 - 70 80 - 90 - 100 - Automatenstahl (kurzspanend) geglüht 220 745 P6 70 - 77 - 84 100 - 110 - 120 - geglüht 175 591 P7 46 - 54 - 63 65 - 78 - 90 - P Niedrig legierter Stahl vergütetvergütet 300 1013 P8 35 - 42 - 49 50 - 60 - 70 -3801282P930 - 36 - 4243 - 52 - 60- vergütet 430 1477 P10 30 - 36 - 42 43 - 52 - 60 - geglüht 200 675 P11 46 - 54 - 63 65 - 78 - 90 - Hochlegierter Stahl undhochlegierter Werkzeugstahlgehärtet und angelassen 300 1013 P12 35 - 42 - 49 50 - 60 - 70 - gehärtet und angelassen 400 1361 P13 30 - 36 - 42 43 - 52 - 60 - ferritisch / martensitisch, geglüht 200 675 P14 32 - 37 - 42 45 - 53 - 60 - Nichtrostender Stahl martensitisch, vergütet 330 1114 P15 25 - 30 - 35 35 - 43 - 50 - austenitisch, abgeschreckt 200 675 M1 32 - 37 - 42 45 - 53 - 60 - M Nichtrostender Stahl austenitisch, ausscheidungsgehärtet (PH) 300 1013 M2 25 - 30 - 35 35 - 43 - 50 - austenitisch-ferritisch, Duplex 230 778 M3 32 - 37 - 42 45 - 53 - 60 - ferritisch 200 675 K1 63 - 77 - 91 90 - 110 - 130 - Temperguss perrlitisch 260 867 K2 49 - 54 - 60 70 - 78 - 85 - niedrige Festigkeit 180 602 K3 63 - 77 - 91 90 - 110 - 130 - K Grauguss hohe Festigkeit / austenitisch 245 825 K4 49 - 54 - 60 70 - 78 - 85 - ferritisch 155 518 K5 63 - 77 - 91 90 - 110 - 130 - Gusseisen mit Kugelgraphit perrlitisch 265 885 K6 49 - 54 - 60 70 - 78 - 85 - GGV (CGI) 200 675 K7 63 - 77 - 91 90 - 110 - 130 - nicht aushärtbar 30 - N1 50 - 60 - 70 - 140 - 260 - 380 Aluminium-Knetlegierungen aushärtbar, ausgehärtet 100 343 N2 50 - 60 - 70 - 141 - 260 - 380 ≤ 12 % Si, nicht aushärtbar 75 260 N3 50 - 60 - 70 - 120 - 210 - 300 Aluminium-Gusslegierungen ≤ 12 % Si, aushärtbar, ausgehärtet 90 314 N4 50 - 60 - 70 - 120 - 210 - 300 > 12 % Si, nicht aushärtbar 130 447 N5 50 - 60 - 70 - 120 - 180 - 240 Magnesiumlegierungen 70 250 N6 - - 140 - 260 - 380 unlegiert, Elektrolytkupfer 100 343 N7 49 - 95 - 140 70 - 135 - 200 - N Kupfer und Kupferlegierungen(Bronze / Messing)Messing, Bronze, RotgussCu-Legierung, kurzspanend 90 314 N8 49 - 95 - 140 70 - 135 - 200 120 - 180 - 240110382N949 - 95 - 14070 - 135 - 200140 - 260 - 380 hochfest, Ampco 300 1013 N10 49 - 94 - 140 70 - 135 - 200 120 - 180 - 240 Thermoplaste (ohne abrasive Füllstoffe) - - N11 20 - 30 - 40 - - Duroplaste (ohne abrasive Füllstoffe) - - N12 20 - 30 - 40 - - Kunststoff glasfaserverstärkt GFRP - - N13 - - - Nichtmetallische Werkstoffe Kunststoff kohlefaserverstärkt CFRP - - N14 - - - Kunstoff aramidfaserverstärkt AFRP - - N15 - - - Graphit (technisch) 80 Shore - N16 - - - geglüht 200 675 S1 11 - 17 - 23 15 - 24 - 33 - Fe-Basis ausgehärtet 280 943 S2 11 - 17 - 23 15 - 24 - 33 - Warmfeste Legierungen geglüht 250 839 S3 11 - 17 - 23 15 - 24 - 33 - Ni- oder Co-Basis ausgehärtet 350 1177 S4 11 - 17 - 23 15 - 24 - 33 - S gegossen 320 1076 S5 11 - 17 - 23 15 - 24 - 33 -Reintitan200675S611 - 19 - 2715 - 24 - 33- Titanlegierungen α- und β-Legierungen, ausgehärtet 375 1262 S7 11 - 19 - 27 15 - 24 - 33 - β-Legierungen 410 1396 S8 11 - 19 - 27 15 - 24 - 33 - Wolframlegierungen 300 1013 S9 - - - Molybdänlegierungen 300 1013 S10 - - - gehärtet und angelassen 50 HRC - H1 - - - H Gehärteter Stahl gehärtet und angelassengehärtet und angelassen 55 HRC - H2 - - -60 HRC-H3--- Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 - - - Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. 450 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm SP
