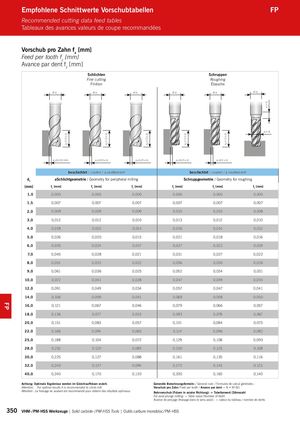

Каталог ARNO монолитный осевой инструмент - страница 350

ap=1,5 x d1 ap=1,5 x d1 ap=1,5 x d1 ap=1,5 x d1 ap=1,5 x d1 ap= d1 Empfohlene Schnittwerte Vorschubtabellen FP Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Vorschub pro Zahn fz [mm] Feed per tooth fz [mm] Avance par dent fz [mm] Schlichten Schruppen Fine cutting Roughing Finition Ébauche Ø d1 Ø d1 Ø d1 Ø d1 Ø d1 Ø d1 ae= d1 ae=0,2-0,3 mm ae=0,10 x d1 ae=0,25 x d1 ae=0,25 x d1 ae=0,5 x d1 beschichtet / coated / à revêtement beschichtet / coated / à revêtement d1 aSchlichtgeometrie / Geometry for peripheral milling Schruppgeometrie / Geometry for roughing [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] fz [mm] 1,0 0,005 0,005 0,005 0,005 0,005 0,005 1,5 0,007 0,007 0,007 0,007 0,007 0,007 2,0 0,009 0,009 0,009 0,010 0,010 0,008 3,0 0,012 0,012 0,010 0,013 0,012 0,010 4,0 0,018 0,015 0,014 0,016 0,014 0,012 5,0 0,026 0,020 0,015 0,021 0,018 0,016 6,0 0,035 0,024 0,017 0,027 0,022 0,019 7, 0 0,045 0,028 0,021 0,031 0,027 0,022 8,0 0,051 0,032 0,022 0,036 0,030 0,026 9,0 0,061 0,036 0,025 0,052 0,034 0,031 10 , 0 0,072 0,041 0,028 0,047 0,039 0,034 12 , 0 0,091 0,049 0,034 0,057 0,047 0,041 14 , 0 0,106 0,059 0,041 0,069 0,058 0,050 16 , 0 0,121 0,067 0,046 0,079 0,066 0,057 18,0 0,136 0,077 0,053 0,093 0,078 0,067 20,0 0,151 0,083 0,057 0,101 0,084 0,073 22,0 0,166 0,094 0,065 0,114 0,096 0,082 25,0 0,188 0,104 0,072 0,129 0,108 0,093 28,0 0,210 0,120 0,083 0,150 0,125 0,108 30,0 0,225 0,127 0,088 0,161 0,135 0,116 32,0 0,240 0,137 0,094 0,173 0,145 0,125 40,0 0,240 0,170 0,120 0,200 0,160 0,140 Achtung: Optimale Ergebnisse werden im Gleichlauffräsen erzielt. Generelle Berechnungsformeln: / General rule: / Formules de calcul générales : Attention: For optimal results it is recommended to climb mill. Vorschub pro Zahn / Feed per tooth / Avance par dent = fz • Kf (fz) Attention : Le fraisage en avalant est recommandé pour obtenir des résultats optimaux. Bohrvorschub (Fräsen in axialer Richtung): = Tabellenwert / Zähnezahl For axial plunge milling: = Table value / Number of teeth Avance de perçage (fraisage dans le sens axial) : = valeur du tableau / nombre de dents 350 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS FP
