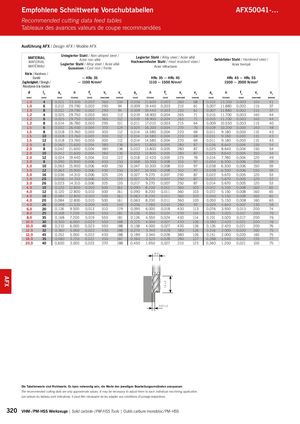

Каталог ARNO монолитный осевой инструмент - страница 320

Empfohlene Schnittwerte Vorschubtabellen AFX50041-… Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Ausführung AFX / Design AFX / Modèle AFX MATERIALMATERIALMATÉRIAU Unlegierter Stahl / Non-alloyed steel /Acier non alliéLegierter Stahl / Alloy steel / Acier alliéGusseisen / Cast iron / FonteLegierter Stahl / Alloy steel / Acier alliéHochwarmfester Stahl / Heat resistant steel /Acier réfractaireGehärteter Stahl / Hardened steel /Acier trempé Härte / Hardness / Dureté ~ HRc 35 HRc 35 ~ HRc 45 HRc 45 ~ HRc 55 Zugfestigkeit / Strengh / ~ 1100 N/mm² 1110 ~ 1500 N/mm² 1500 ~ 2000 N/mm² Résistance à la traction d l2 ae n fz vf vc ae n fz vf vc ae n fz vf vc (mm) (mm) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) 1,0 4 0,021 33.100 0,003 360 104 0,016 21.600 0,003 260 68 0,013 13.200 0,003 140 41 1,0 6 0,012 29.790 0,002 290 94 0,009 19.440 0,003 210 61 0,007 11.880 0,002 115 37 1,0 8 0,012 29.790 0,002 290 94 0,009 19.440 0,003 210 61 0,007 11.880 0,002 115 37 1,2 4 0,025 29.750 0,003 365 112 0,019 18.900 0,004 265 71 0,015 11.700 0,003 140 44 1,2 6 0,025 29.750 0,003 365 112 0,019 18.900 0,004 265 71 0,015 11.700 0,003 140 44 1,2 8 0,014 26.780 0,003 295 101 0,011 17.010 0,003 215 64 0,009 10.530 0,003 115 40 1,5 6 0,032 26.400 0,004 370 124 0,024 16.200 0,004 270 76 0,019 10.200 0,003 140 48 1,5 8 0,018 23.760 0,003 300 112 0,014 14.580 0,004 220 69 0,011 9.180 0,003 115 43 1,5 10 0,018 23.760 0,003 300 112 0,014 14.580 0,004 220 69 0,011 9.180 0,003 115 43 1,5 12 0,018 23.760 0,003 300 112 0,014 14.580 0,004 220 69 0,011 9.180 0,003 115 43 2,0 6 0,060 21.600 0,004 380 136 0,045 13.800 0,005 280 87 0,036 8.640 0,004 150 54 2,0 8 0,042 21.600 0,004 380 136 0,032 13.800 0,005 280 87 0,025 8.640 0,004 150 54 2,0 10 0,042 21.600 0,004 380 136 0,032 13.800 0,005 280 87 0,025 8.640 0,004 150 54 2,0 12 0,024 19.440 0,004 310 122 0,018 12.420 0,005 225 78 0,014 7.780 0,004 120 49 3,0 8 0,090 15.900 0,006 400 150 0,068 10.300 0,008 310 97 0,054 6.300 0,006 150 59 3,0 10 0,063 15.900 0,006 400 150 0,047 10.300 0,008 310 97 0,038 6.300 0,006 150 59 3,0 12 0,063 15.900 0,006 400 150 0,047 10.300 0,008 310 97 0,038 6.300 0,006 150 59 3,0 16 0,036 14.310 0,006 325 135 0,027 9.270 0,007 250 87 0,022 5.670 0,005 120 53 3,0 20 0,036 14.310 0,006 325 135 0,027 9.270 0,007 250 87 0,022 5.670 0,005 120 53 3,0 26 0,023 14.310 0,006 325 135 0,017 9.270 0,007 250 87 0,014 5.670 0,005 120 53 4,0 10 0,120 12.800 0,010 500 161 0,090 8.200 0,011 360 103 0,072 5.150 0,008 160 65 4,0 12 0,120 12.800 0,010 500 161 0,090 8.200 0,011 360 103 0,072 5.150 0,008 160 65 4,0 16 0,084 12.800 0,010 500 161 0,063 8.200 0,011 360 103 0,050 5.150 0,008 160 65 4,0 20 0,084 12.800 0,010 500 161 0,063 8.200 0,011 360 103 0,050 5.150 0,008 160 65 4,0 26 0,048 11.520 0,009 405 145 0,036 7.380 0,010 290 93 0,029 4.640 0,007 130 58 6,0 20 0,126 9.500 0,013 510 179 0,095 6.000 0,018 430 113 0,076 3.930 0,013 200 74 8,0 25 0,168 7.200 0,019 550 181 0,126 4.550 0,024 430 114 0,101 3.020 0,017 200 76 8,0 35 0,168 7.200 0,019 550 181 0,126 4.550 0,024 430 114 0,101 3.020 0,017 200 76 10,0 30 0,300 6.000 0,023 550 188 0,225 4.000 0,027 430 126 0,180 2.420 0,021 200 76 10,0 40 0,210 6.000 0,023 550 188 0,158 4.000 0,027 430 126 0,126 2.420 0,021 200 76 12,0 32 0,360 5.000 0,022 430 188 0,270 3.340 0,028 380 126 0,216 2.000 0,020 160 75 12,0 45 0,252 5.000 0,022 430 188 0,189 3.340 0,028 380 126 0,151 2.000 0,020 160 75 16,0 35 0,480 3.720 0,022 330 187 0,360 2.520 0,028 280 127 0,288 1.540 0,022 135 77 20,0 40 0,600 3.000 0,023 270 188 0,450 1.950 0,027 210 123 0,360 1.200 0,021 100 75 Ød 0,05 x d Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. The recommended cutting data are only approximate values. It may be necessary to adjust them to each individual machining application. Les valeurs du tableau sont indicatives. Il peut être nécessaire de les adapter aux conditions d’usinage respectives. 320 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 1,0 x d AFX
