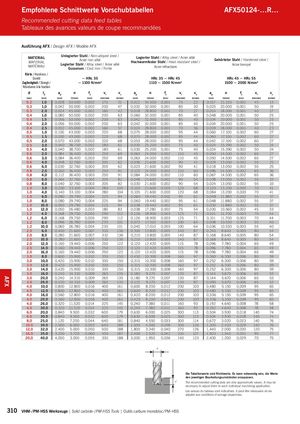

Empfohlene Schnittwerte Vorschubtabellen AFX50124-…R… Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Ausführung AFX / Design AFX / Modèle AFX MATERIALMATERIALMATÉRIAU Unlegierter Stahl / Non-alloyed steel /Acier non alliéLegierter Stahl / Alloy steel / Acier alliéGusseisen / Cast iron / FonteLegierter Stahl / Alloy steel / Acier alliéHochwarmfester Stahl / Heat resistant steel /Acier réfractaireGehärteter Stahl / Hardened steel /Acier trempé Härte / Hardness / Dureté ~ HRc 35 HRc 35 ~ HRc 45 HRc 45 ~ HRc 55 Zugfestigkeit / Strengh / ~ 1100 N/mm² 1110 ~ 1500 N/mm² 1500 ~ 2000 N/mm² Résistance à la traction d l2 ap n fz vf vc ap n fz vf vc ap n fz vf vc (mm) (mm) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) 0,2 1,0 0,028 50.000 0,002 170 31 0,021 34.500 0,001 75 22 0,017 21.150 0,001 45 13 0,3 1,0 0,042 50.000 0,002 200 47 0,032 32.000 0,001 85 30 0,025 20.000 0,001 50 19 0,3 2,0 0,024 45.000 0,002 160 42 0,018 28.800 0,001 70 27 0,014 18.000 0,001 40 17 0,4 1,0 0,080 50.000 0,002 200 63 0,060 32.000 0,001 85 40 0,048 20.000 0,001 50 25 0,4 1,5 0,056 50.000 0,002 200 63 0,042 32.000 0,001 85 40 0,034 20.000 0,001 50 25 0,4 2,0 0,056 50.000 0,002 200 63 0,042 32.000 0,001 85 40 0,034 20.000 0,001 50 25 0,4 2,5 0,032 45.000 0,002 160 57 0,024 28.800 0,001 70 36 0,019 18.000 0,001 40 23 0,5 1,0 0,100 43.000 0,003 220 68 0,075 28.000 0,002 95 44 0,060 17.100 0,002 60 27 0,5 1,5 0,100 43.000 0,003 220 68 0,075 28.000 0,002 95 44 0,060 17.100 0,002 60 27 0,5 2,0 0,070 43.000 0,003 220 68 0,053 28.000 0,002 95 44 0,042 17.100 0,002 60 27 0,5 3,0 0,040 38.700 0,002 180 61 0,030 25.200 0,001 75 40 0,024 15.390 0,002 50 24 0,5 4,0 0,040 38.700 0,002 180 61 0,030 25.200 0,001 75 40 0,024 15.390 0,002 50 24 0,6 2,0 0,084 36.400 0,003 250 69 0,063 24.000 0,002 110 45 0,050 14.500 0,002 65 27 0,6 3,0 0,084 36.400 0,003 250 69 0,063 24.000 0,002 110 45 0,050 14.500 0,002 65 27 0,6 4,0 0,048 32.760 0,003 205 62 0,036 21.600 0,002 90 41 0,029 13.050 0,002 55 25 0,6 6,0 0,030 32.760 0,003 205 62 0,023 21.600 0,002 90 41 0,018 13.050 0,002 55 25 0,8 2,0 0,160 36.400 0,003 250 91 0,120 24.000 0,002 110 60 0,096 14.500 0,002 65 36 0,8 4,0 0,112 36.400 0,003 250 91 0,084 24.000 0,002 110 60 0,067 14.500 0,002 65 36 0,8 6,0 0,064 32.760 0,003 205 82 0,048 21.600 0,002 90 54 0,038 13.050 0,002 55 33 0,8 8,0 0,040 32.760 0,003 205 82 0,030 21.600 0,002 90 54 0,024 13.050 0,002 55 33 1,0 3,0 0,200 33.100 0,004 280 104 0,150 21.600 0,003 120 68 0,120 13.200 0,003 70 41 1,0 4,0 0,140 33.100 0,004 280 104 0,105 21.600 0,003 120 68 0,084 13.200 0,003 70 41 1,0 6,0 0,080 29.790 0,004 225 94 0,060 19.440 0,002 95 61 0,048 11.880 0,002 55 37 1,0 8,0 0,080 29.790 0,004 225 94 0,060 19.440 0,002 95 61 0,048 11.880 0,002 55 37 1,0 10,0 0,050 29.790 0,004 225 94 0,038 19.440 0,002 95 61 0,030 11.880 0,002 55 37 1,0 12,0 0,050 26.480 0,003 180 83 0,038 17.280 0,002 75 54 0,030 10.560 0,002 45 33 1,2 4,0 0,168 29.750 0,005 290 112 0,126 18.900 0,003 125 71 0,101 11.700 0,003 70 44 1,2 6,0 0,168 29.750 0,005 290 112 0,126 18.900 0,003 125 71 0,101 11.700 0,003 70 44 1,2 8,0 0,096 26.780 0,004 235 101 0,072 17.010 0,003 100 64 0,058 10.530 0,003 55 40 1,2 10,0 0,060 26.780 0,004 235 101 0,045 17.010 0,003 100 64 0,036 10.530 0,003 55 40 2,0 6,0 0,400 21.600 0,007 310 136 0,300 13.800 0,005 140 87 0,240 8.640 0,005 80 54 2,0 8,0 0,280 21.600 0,007 310 136 0,210 13.800 0,005 140 87 0,168 8.640 0,005 80 54 2,0 10,0 0,280 21.600 0,007 310 136 0,210 13.800 0,005 140 87 0,168 8.640 0,005 80 54 2,0 12,0 0,160 19.440 0,006 250 122 0,120 12.420 0,005 115 78 0,096 7.780 0,004 65 49 2,0 14,0 0,160 19.440 0,006 250 122 0,120 12.420 0,005 115 78 0,096 7.780 0,004 65 49 2,0 16,0 0,160 19.440 0,006 250 122 0,120 12.420 0,005 115 78 0,096 7.780 0,004 65 49 3,0 8,0 0,600 15.900 0,010 330 150 0,450 10.300 0,008 160 97 0,360 6.300 0,006 80 59 3,0 10,0 0,420 15.900 0,010 330 150 0,315 10.300 0,008 160 97 0,252 6.300 0,006 80 59 3,0 12,0 0,420 15.900 0,010 330 150 0,315 10.300 0,008 160 97 0,252 6.300 0,006 80 59 3,0 14,0 0,420 15.900 0,010 330 150 0,315 10.300 0,008 160 97 0,252 6.300 0,006 80 59 3,0 16,0 0,240 14.310 0,009 265 135 0,180 9.270 0,007 130 87 0,144 5.670 0,006 65 53 3,0 20,0 0,240 14.310 0,009 265 135 0,180 9.270 0,007 130 87 0,144 5.670 0,006 65 53 3,0 26,0 0,150 14.310 0,009 265 135 0,113 9.270 0,007 130 87 0,090 5.670 0,006 65 53 4,0 10,0 0,800 12.800 0,016 400 161 0,600 8.200 0,012 200 103 0,480 5.150 0,009 95 65 4,0 12,0 0,800 12.800 0,016 400 161 0,600 8.200 0,012 200 103 0,480 5.150 0,009 95 65 4,0 16,0 0,560 12.800 0,016 400 161 0,420 8.200 0,012 200 103 0,336 5.150 0,009 95 65 4,0 20,0 0,560 12.800 0,016 400 161 0,420 8.200 0,012 200 103 0,336 5.150 0,009 95 65 4,0 26,0 0,320 11.520 0,014 325 145 0,240 7.380 0,011 160 93 0,192 4.640 0,008 78 58 4,0 30,0 0,320 11.520 0,014 325 145 0,240 7.380 0,011 160 93 0,192 4.640 0,008 78 58 6,0 20,0 0,840 9.500 0,032 600 179 0,630 6.000 0,025 300 113 0,504 3.930 0,018 140 74 6,0 30,0 0,840 9.500 0,032 600 179 0,630 6.000 0,025 300 113 0,504 3.930 0,018 140 74 8,0 25,0 1,120 7.200 0,044 640 181 0,840 4.550 0,033 300 114 0,672 3.020 0,023 140 76 10,0 30,0 2,000 6.000 0,053 640 188 1,500 4.000 0,038 300 126 1,200 2.420 0,029 140 76 12,0 32,0 2,400 5.000 0,050 500 188 1,800 3.340 0,040 270 126 1,440 2.000 0,030 120 75 16,0 35,0 3,200 3.720 0,060 450 187 2,400 2.520 0,042 210 127 1,920 1.540 0,031 95 77 20,0 40,0 4,000 3.000 0,055 330 188 3,000 1.950 0,036 140 123 2,400 1.200 0,029 70 75 d Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. The recommended cutting data are only approximate values. It may be necessary to adjust them to each individual machining application. Les valeurs du tableau sont indicatives. Il peut être nécessaire de les adapter aux conditions d’usinage respectives. 310 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS AFX ap
