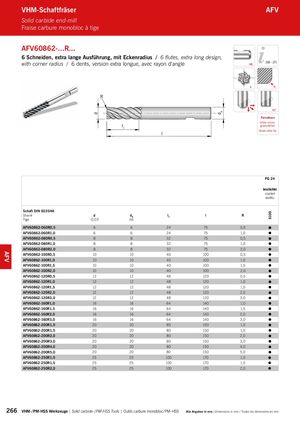

Каталог ARNO монолитный осевой инструмент - страница 266
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
AFV60862-...R... 6 Schneiden, extra lange Ausführung, mit Eckenradius / 6 flutes, extra long design, with corner radius / 6 dents, version extra longue, avec rayon d‘angle 268 – 275 HB
R
I
1
6 R
45° Feinstkorn Ultra micro granulation I Grain ultra fin
| PG 24 beschichtet coated revêtu | ||||||
| Schaft DIN 6535HA Shank Tige | d -0,03 | dA h6 | l1 | l | R | S100 |
| AFV60862-060R0,5 | 6 | 6 | 24 | 75 | 0,5 | |
| AFV60862-060R1,0 | 6 | 6 | 24 | 75 | 1,0 | |
| AFV60862-080R0,5 | 8 | 8 | 32 | 75 | 0,5 | |
| AFV60862-080R1,0 | 8 | 8 | 32 | 75 | 1,0 | |
| AFV60862-080R2,0 | 8 | 8 | 32 | 75 | 2,0 | |
| AFV60862-100R0,5 | 10 | 10 | 40 | 100 | 0,5 | |
| AFV60862-100R1,0 | 10 | 10 | 40 | 100 | 1,0 | |
| AFV60862-100R1,5 | 10 | 10 | 40 | 100 | 1,5 | |
| AFV60862-100R2,0 | 10 | 10 | 40 | 100 | 2,0 | |
| AFV60862-120R0,5 | 12 | 12 | 48 | 120 | 0,5 | |
| AFV60862-120R1,0 | 12 | 12 | 48 | 120 | 1,0 | |
| AFV60862-120R1,5 | 12 | 12 | 48 | 120 | 1,5 | |
| AFV60862-120R2,0 | 12 | 12 | 48 | 120 | 2,0 | |
| AFV60862-120R3,0 | 12 | 12 | 48 | 120 | 3,0 | |
| AFV60862-160R1,0 | 16 | 16 | 64 | 140 | 1,0 | |
| AFV60862-160R1,5 | 16 | 16 | 64 | 140 | 1,5 | |
| AFV60862-160R2,0 | 16 | 16 | 64 | 140 | 2,0 | |
| AFV60862-160R3,0 | 16 | 16 | 64 | 140 | 3,0 | |
| AFV60862-200R1,0 | 20 | 20 | 80 | 150 | 1,0 | |
| AFV60862-200R1,5 | 20 | 20 | 80 | 150 | 1,5 | |
| AFV60862-200R2,0 | 20 | 20 | 80 | 150 | 2,0 | |
| AFV60862-200R3,0 | 20 | 20 | 80 | 150 | 3,0 | |
| AFV60862-200R4,0 | 20 | 20 | 80 | 150 | 4,0 | |
| AFV60862-200R5,0 | 20 | 20 | 80 | 150 | 5,0 | |
| AFV60862-250R1,0 | 25 | 25 | 100 | 170 | 1,0 | |
| AFV60862-250R1,5 | 25 | 25 | 100 | 170 | 1,5 | |
| AFV60862-250R2,0 | 25 | 25 | 100 | 170 | 2,0 | |
