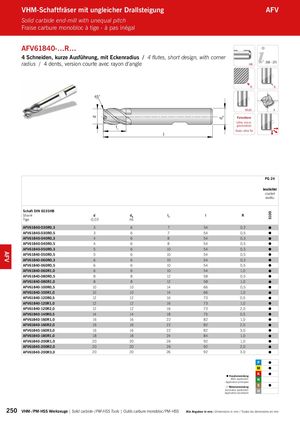

Каталог ARNO монолитный осевой инструмент - страница 250
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
AFV61840-…R…
4 Schneiden, kurze Ausführung, mit Eckenradius / 4 flutes, short design, with corner
radius / 4 dents, version courte avec rayon d‘angle 268 – 275 HB
R R 45°
Multi 4 Feinstkorn Ultra micro I granulation 1 Grain ultra fin
I
| PG 24 beschichtet coated revêtu | ||||||
| Schaft DIN 6535HB Shank Tige | d -0,03 | dA h6 | l1 | l | R | S100 |
| AFV61840-030R0,3 | 3 | 6 | 7 | 54 | 0,3 | |
| AFV61840-030R0,5 | 3 | 6 | 7 | 54 | 0,5 | |
| AFV61840-040R0,3 | 4 | 6 | 8 | 54 | 0,3 | |
| AFV61840-040R0,5 | 4 | 6 | 8 | 54 | 0,5 | |
| AFV61840-050R0,3 | 5 | 6 | 10 | 54 | 0,3 | |
| AFV61840-050R0,5 | 5 | 6 | 10 | 54 | 0,5 | |
| AFV61840-060R0,3 | 6 | 6 | 10 | 54 | 0,3 | |
| AFV61840-060R0,5 | 6 | 6 | 10 | 54 | 0,5 | |
| AFV61840-060R1,0 | 6 | 6 | 10 | 54 | 1,0 | |
| AFV61840-080R0,5 | 8 | 8 | 12 | 58 | 0,5 | |
| AFV61840-080R1,0 | 8 | 8 | 12 | 58 | 1,0 | |
| AFV61840-100R0,5 | 10 | 10 | 14 | 66 | 0,5 | |
| AFV61840-100R1,0 | 10 | 10 | 14 | 66 | 1,0 | |
| AFV61840-120R0,5 | 12 | 12 | 16 | 73 | 0,5 | |
| AFV61840-120R1,0 | 12 | 12 | 16 | 73 | 1,0 | |
| AFV61840-120R2,0 | 12 | 12 | 16 | 73 | 2,0 | |
| AFV61840-140R0,5 | 14 | 14 | 18 | 75 | 0,5 | |
| AFV61840-160R1,0 | 16 | 16 | 22 | 82 | 1,0 | |
| AFV61840-160R2,0 | 16 | 16 | 22 | 82 | 2,0 | |
| AFV61840-160R3,0 | 16 | 16 | 22 | 82 | 3,0 | |
| AFV61840-180R1,0 | 18 | 18 | 24 | 84 | 1,0 | |
| AFV61840-200R1,0 | 20 | 20 | 26 | 92 | 1,0 | |
| AFV61840-200R2,0 | 20 | 20 | 26 | 92 | 2,0 | |
| AFV61840-200R3,0 | 20 | 20 | 26 | 92 | 3,0 | |
Hauptanwendung Main application Application principale Nebenanwendung
