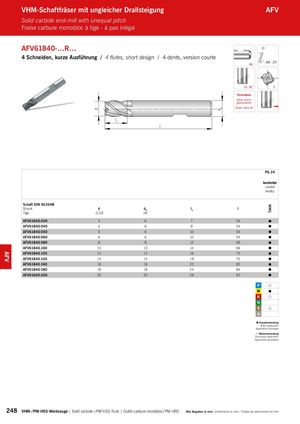

AFV61840-…R…
4 Schneiden, kurze Ausführung / 4 flutes, short design / 4 dents, version courte
268 – 275 HB
l
1
l
35-38° 4 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HB
| Shank | d | d | l | l | |
| Tige | -0,03 | h6A | 1 | ||
| AFV61840-030 | 3 | 6 | 7 | 54 | |
| AFV61840-040 | 4 | 6 | 8 | 54 | |
| AFV61840-050 | 5 | 6 | 10 | 54 | |
| AFV61840-060 | 6 | 6 | 10 | 54 | |
| AFV61840-080 | 8 | 8 | 12 | 58 | |
| AFV61840-100 | 10 | 10 | 14 | 66 | |
| AFV61840-120 | 12 | 12 | 16 | 73 | |
| AFV61840-140 | 14 | 14 | 18 | 75 | |
| AFV61840-160 | 16 | 16 | 22 | 82 | |
| AFV61840-180 | 18 | 18 | 24 | 84 | |
| AFV61840-200 | 20 | 20 | 26 | 92 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
