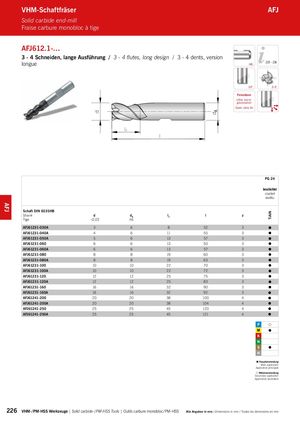

Каталог ARNO монолитный осевой инструмент - страница 226
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
VHM-Schaftfräser AFJ
AFJ612.1-…
3 - 4 Schneiden, lange Ausführung / 3 - 4 flutes, long design / 3 - 4 dents, version
longue 229 – 236 HB
50° 3-4 Feinstkorn Ultra micro granulation Grain ultra fin
| PG 24 beschichtet coated revêtu | |||||
| Schaft DIN 6535HB Shank Tige | d -0,03 | dA h6 | l1 | l | z TiAlN |
| AFJ61231-030A | 3 | 6 | 8 | 52 | 3 |
| AFJ61231-040A | 4 | 6 | 11 | 55 | 3 |
| AFJ61231-050A | 5 | 6 | 13 | 57 | 3 |
| AFJ61231-060 | 6 | 6 | 13 | 50 | 3 |
| AFJ61231-060A | 6 | 6 | 13 | 57 | 3 |
| AFJ61231-080 | 8 | 8 | 19 | 60 | 3 |
| AFJ61231-080A | 8 | 8 | 19 | 63 | 3 |
| AFJ61231-100 | 10 | 10 | 22 | 70 | 3 |
| AFJ61231-100A | 10 | 10 | 22 | 72 | 3 |
| AFJ61231-120 | 12 | 12 | 25 | 75 | 3 |
| AFJ61231-120A | 12 | 12 | 25 | 83 | 3 |
| AFJ61231-160 | 16 | 16 | 32 | 90 | 3 |
| AFJ61231-160A | 16 | 16 | 32 | 92 | 3 |
| AFJ61241-200 | 20 | 20 | 38 | 100 | 4 |
| AFJ61241-200A | 20 | 20 | 38 | 104 | 4 |
| AFJ61241-250 | 25 | 25 | 45 | 120 | 4 |
| AFJ61241-250A | 25 | 25 | 45 | 121 | 4 |
| | |||||
| |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
