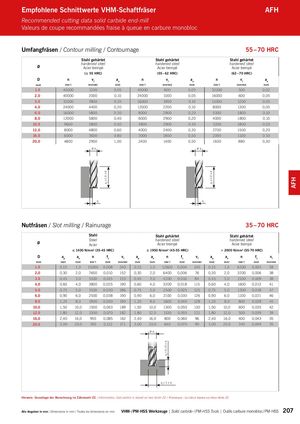

Umfangfräsen / Contour milling / Contournage 55 – 70 HRC

Ø		Stahl gehärtet hardened steel Acier trempé		Stahl gehärtet hardened steel Acier trempé			Stahl gehärtet hardened stee Acier trempé	l
		(≤ 55 HRC)		(55 – 62 HRC)			(62 – 70 HRC)
D	n	vf ae	n	vf	ae	n	vf	ae
[mm]	[min-1]	[mm/min] [mm]	[min-1]	[mm/min]	[mm]	[min-1]	[mm/min]	[mm]
1,0	40000	1200 0,05	40000	800	0,03	32000	500	0,02
2,0	40000	2000 0,10	24000	1000	0,05	16000	600	0,05
3,0	32000	3800 0,20	16000	1900	0,10	11000	1200	0,05
4,0	24000	4400 0,20	12000	2200	0,10	8000	1300	0,05
6,0	16000	5800 0,30	8000	2900	0,20	5300	1800	0,10
8,0	12000	5800 0,40	6000	2900	0,20	4000	1800	0,10
10,0	9600	5800 0,50	4800	2900	0,30	3200	1800	0,20
12,0	8000	4800 0,60	4000	2400	0,30	2700	1500	0,20
16,0	6000	3600 0,80	3000	1800	0,50	2000	1100	0,30
20,0	4800	2900 1,00	2400	1400	0,50	1600	880	0,30
		Ø d			Ø d
		ae ap≤1,5 x d			ae	ap≤1,0 x d

Nutfräsen / Slot milling / Rainurage 35 – 70 HRC

Ø		≤ 1400 N	Stahl Steel Acier /mm2(35	-45 HRC)			Sta har A ≤ 1950 N	hl gehär dened st cier tremp /mm2(45	tet eel é -55 HRC)			St ha A > 2000	ahl gehär rdened st cier trem N/mm2(55	tet eel pé -70 HRC)
D	ap	ae	n	fz	vf	ap	ae	n	fz	vf	ap	ae	n	fz	vf
[mm]	[mm]	[mm]	[min-1]	[mm]	[mm/min]	[mm]	[mm]	[min-1]	[mm]	[mm/min]	[mm]	[mm]	[min-1]	[mm]	[mm/min]
1,0	0,15	1,0	15000	0,008	240	0,15	1,0	12600	0,004	100	0,15	1,0	6300	0,003	38
2,0	0,30	2,0	7600	0,010	152	0,30	2,0	6400	0,006	76	0,30	2,0	3200	0,006	38
3,0	0,45	3,0	5100	0,015	153	0,45	3,0	4200	0,010	84	0,45	3,0	2100	0,009	38
4,0	0,60	4,0	3800	0,025	190	0,60	4,0	3200	0,018	115	0,60	4,0	1600	0,013	41
5,0	0,75	5,0	3100	0,030	186	0,75	5,0	2500	0,025	125	0,75	5,0	1300	0,018	47
6,0	0,90	6,0	2500	0,038	190	0,90	6,0	2100	0,030	126	0,90	6,0	1100	0,021	46
8,0	1,20	8,0	1900	0,050	190	1,20	8,0	1600	0,040	128	1,20	8,0	800	0,028	45
10,0	1,50	10,0	1500	0,063	189	1,50	10,0	1300	0,050	130	1,50	10,0	600	0,035	42
12,0	1,80	12,0	1300	0,070	182	1,80	12,0	1100	0,055	121	1,80	12,0	500	0,039	39
16,0	2,40	16,0	955	0,085	162	2,40	16,0	800	0,060	96	2,40	16,0	400	0,043	35
20,0	3,00	20,0	765	0,112	171	3,00	20,0	640	0,070	90	3,00	20,0	340	0,049	35
							Ø d1
								ae=1 x d1 ap=0,15 x d1

Hinweis: Grundlage der Berechnung ist Zähnezahl Z2 / Information: Calculation is based on two tooth Z2 / Remarque : Le calcul repose sur deux dents Z2
