Величина подачи на зуб при радиальной подаче 0,2 – 0,3 мм

Ø d1 [мм]	1	0,7	0,8	Попра 0,9	вочный ко 1,1	эффициент 1,2	Kf [fz] 1,5	1,6	1,8	1,9	Ø d1
1	0,004	0,003	0,003	0,004	0,004	0,005	0,006	0,006	0,007	0,008
2	0,008	0,006	0,006	0,007	0,009	0,010	0,012	0,013	0,014	0,015
3	0,012	0,008	0,010	0,011	0,013	0,014	0,018	0,019	0,022	0,023
4	0,016	0,011	0,013	0,014	0,018	0,019	0,024	0,026	0,029	0,030
5	0,020	0,014	0,016	0,018	0,022	0,024	0,030	0,032	0,036	0,038		x d1
6	0,024	0,017	0,019	0,022	0,026	0,029	0,036	0,038	0,043	0,046		p=1,5
8	0,032	0,022	0,026	0,029	0,035	0,038	0,048	0,051	0,058	0,061		a
10	0,040	0,028	0,032	0,036	0,044	0,048	0,060	0,064	0,072	0,076
12	0,048	0,034	0,038	0,043	0,053	0,058	0,072	0,077	0,086	0,091
14	0,056	0,039	0,045	0,050	0,062	0,067	0,084	0,090	0,101	0,106
16	0,064	0,045	0,051	0,058	0,070	0,077	0,096	0,102	0,115	0,122	ae=0	,2-0,3 мм
18	0,072	0,050	0,058	0,065	0,079	0,086	0,108	0,115	0,130	0,137
20	0,080	0,056	0,064	0,072	0,088	0,096	0,120	0,128	0,144	0,152
25	0,100	0,070	0,080	0,090	0,110	0,120	0,150	0,160	0,180	0,190
Ø d лич	ина по	дачи на	зуб п	Попра ри рад	вочный ко иально	эффициент й пода	Kf [f] че 10	% от ди	аметр	а инструмен	та (ø d1)
1 [мм]	1	0,7	0,8	0,9	1,1	1,2	z 1,5	1,6	1,8	1,9	Ø d1
1	0,003	0,002	0,002	0,003	0,003	0,004	0,005	0,005	0,005	0,006
2	0,008	0,006	0,006	0,007	0,009	0,010	0,012	0,013	0,014	0,015
3	0,012	0,008	0,010	0,011	0,013	0,014	0,018	0,019	0,022	0,023
4	0,014	0,010	0,011	0,013	0,015	0,017	0,021	0,022	0,025	0,027
5	0,017	0,012	0,014	0,015	0,019	0,020	0,026	0,027	0,031	0,032
6	0,020	0,014	0,016	0,018	0,022	0,024	0,030	0,032	0,036	0,038		d1
8	0,027	0,019	0,022	0,024	0,030	0,032	0,041	0,043	0,049	0,051		1,5 x
10	0,033	0,023	0,026	0,030	0,036	0,040	0,050	0,053	0,059	0,063		ap=
12	0,040	0,028	0,032	0,036	0,044	0,048	0,060	0,064	0,072	0,076
14	0,047	0,033	0,038	0,042	0,052	0,056	0,071	0,075	0,085	0,089
16	0,053	0,037	0,042	0,048	0,058	0,064	0,080	0,085	0,095	0,101	ae=0	,10 x d1
18	0,060	0,042	0,048	0,054	0,066	0,072	0,090	0,096	0,108	0,114
20	0,067	0,047	0,054	0,060	0,074	0,080	0,101	0,107	0,121	0,127
25	0,083	0,058	0,066	0,075	0,091	0,100	0,125	0,133	0,149	0,158

Для инструмента без покрытия подача уменьшается на 10 - 20 % .zp1zp1

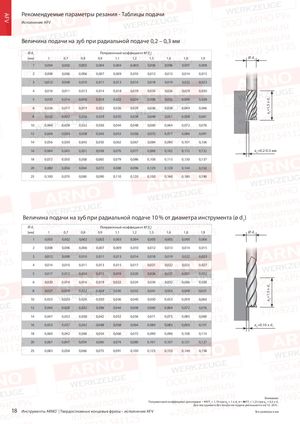

Каталог ARNO концевые твердосплавные фрезы AFV - страница 18
