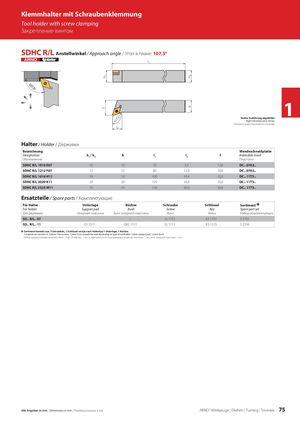

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SDHC R/L Anstellwinkel / Approach angle / Угол в плане: 107,5° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SDHC R/L 1010 E07 10 10 70 5,5 12,0 DC.. 0702.. SDHC R/L 1212 F07 12 12 80 12,0 16,0 DC.. 0702.. SDHC R/L 1616 H11 16 16 100 10,4 20,0 DC.. 11T3.. SDHC R/L 2020 K11 20 20 125 14,0 25,0 DC.. 11T3.. SDHC R/L 2525 M11 25 25 150 20,0 32,0 DC.. 11T3.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SD.. R/L.. 07 – – SS 1751 KS 1751 S 1751 SD.. R/L.. 11 US 2311 GBS 1111 SS 1111 KS 1115 S 2316 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 75
