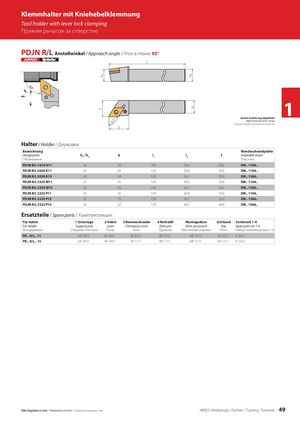

PDJN R/L Anstellwinkel / Approach angle / Угол в плане: 93°
1
Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение
Halter / Holder / Державки
| Bezeichnung Designation Обозначение | h1 / h2 | b | l1 | l2 | f | Wendeschneidplatte Indexable insert Пластины |
| PDJN R/L 1616 H11 | 16 | 16 | 100 | 30,0 | 20,0 | DN.. 1104.. |
| PDJN R/L 2020 K11 | 20 | 20 | 125 | 30,0 | 25,0 | DN.. 1104.. |
| PDJN R/L 2020 K15 | 20 | 20 | 125 | 34,7 | 25,0 | DN.. 1506.. |
| PDJN R/L 2525 M11 | 25 | 25 | 150 | 30,0 | 32,0 | DN.. 1104.. |
| PDJN R/L 2525 M15 | 25 | 25 | 150 | 34,7 | 32,0 | DN.. 1506.. |
| PDJN R/L 3225 P11 | 32 | 25 | 170 | 30,0 | 32,0 | DN.. 1104.. |
| PDJN R/L 3225 P15 | 32 | 25 | 170 | 34,7 | 32,0 | DN.. 1506.. |
| PDJN R/L 3232 P15 | 32 | 32 | 170 | 34,7 | 40,0 | DN.. 1506.. |
Ersatzteile / Spare parts / Комплектующие
| Für Halter | 1 Unterlage | 2 Hebel | 3 Klemmschraube | 4 Rohrstift | Montagedorn | Schlüssel | Sortiment 1-4 |
| For holder | Support pad | Lever | Clamping screw | Shim pin | Shim pin punch | Key | Spare part set 1-4 |
| Для державки | Опорная пластина | Рычаг | Винт | Пружина | Монтажная оправка | Ключ | Набор комплектующих 1-4 |
| PD.. R/L.. 11 | UP 2011 | HP 2011 | SP 3111 | RP 3112 | MP 3111 | KP 3111 | P 2011 |
| PD.. R/L.. 15 | UP 2421 | HP 2421 | SP 1111 | RP 1111 | MP 1111 | KP 1111 | P 2421 |
