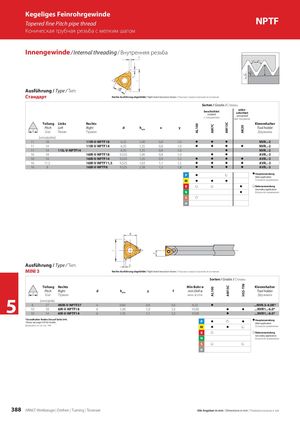

Kegeliges Feinrohrgewinde Tapered fine Pitch pipe thread NPTF Коническая трубная резьба с мелким шагом Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы unbe- beschichtet schichtet coated uncoated с покрытием без покрытия AM15C Teilung Links Rechts Klemmhalter AL100 AM7C AK20 Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 18 11IR-V-NPTF18 6,35 1,00 0,8 1,0 z z z NVR..-2 11 14 11IR-V-NPTF14 6,35 1,35 0,8 1,0 z z z z NVR..-2 11 14 11IL-V-NPTF14 6,35 1,35 0,8 1,0 z NVR..-2 16 18 16IR-V-NPTF18 9,525 1,00 0,8 1,0 z z AVR..-3 16 14 16IR-V-NPTF14 9,525 1,35 0,9 1,2 z z z z AVR..-3 16 11,5 16IR-V-NPTF11,5 9,525 1,63 1,1 1,5 z z z z AVR..-3 16 8 16IR-V-NPTF8 9,525 2,38 1,3 1,8 z z z z AVR..-3 P z z z Hauptanwendung Main application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы HSS-TiN AM15C Teilung Rechts Min Bohr ø Klemmhalter AL100 Pitch Right d hmin y f min Drill ø Tool holder Шаг Правая мин. ø отв. Державка 5 [ниток/дюйм] 6 27 4KIR-V-NPTF27 4 0,64 0,6 3,6 6,25 z ...NVR.5-4.0K* 10 18 6IR-V-NPTF18 6 1,00 1,0 5,3 10,00 z z ...NVR1..-6.0* 10 14 6IR-V-NPTF14 6 1,35 1,1 5,3 10,00 z ...NVR1..-6.0* *Grundhalter finden Sie auf Seite 344. P z z z z Hauptanwendung Please see page 344 for holder. Main application Державки см. на стр. 344. M z z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z z H 388 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
