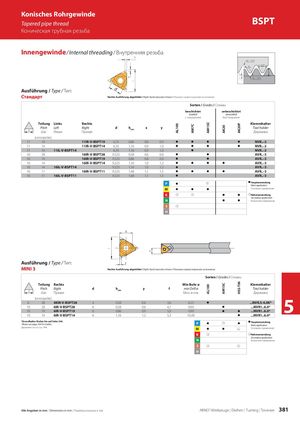

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 381

Konisches Rohrgewinde Tapered pipe thread BSPT Коническая трубная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия AM15C Teilung Links Rechts Klemmhalter AK20P AL100 AM7C AK20 Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 19 11IR-V-BSPT19 6,35 0,86 0,8 0,9 z z z z NVR..-2 11 14 11IR-V-BSPT14 6,35 1,16 0,9 1,0 z z z z NVR..-2 11 14 11IL-V-BSPT14 6,35 1,16 0,9 1,0 z NVR..-2 16 28 16IR-V-BSPT28 9,525 0,58 0,6 0,6 z z AVR..-3 16 19 16IR-V-BSPT19 9,525 0,86 0,8 0,9 z z AVR..-3 16 14 16IR-V-BSPT14 9,525 1,16 1,0 1,2 z z z z AVR..-3 16 14 16IL-V-BSPT14 9,525 1,16 1,0 1,2 z AVR..-3 16 11 16IR-V-BSPT11 9,525 1,48 1,1 1,5 z z z z AVR..-3 16 11 16IL-V-BSPT11 9,525 1,48 1,1 1,5 z AVR..-3 P z z z Hauptanwendung Main application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы HSS-TiN AM15C Teilung Rechts Min Bohr ø Klemmhalter AL100 Pitch Right d hmin y f min Drill ø Tool holder Шаг Правая Мин. ø отв. Державка [ниток/дюйм] 6 10 10 10 28 28 19 14 4KIR-V-BSPT28 6IR-V-BSPT28 6IR-V-BSPT19 6IR-V-BSPT14 4 6 6 6 0,58 0,58 0,86 1,16 0,6 0,6 0,9 1,2 3,6 4,7 5,0 5,3 6,25 9,60 9,90 10,00 z z z z z ...NVR.5-4.0K* ...NVR1..6.0* ...NVR1..6.0* ...NVR1..6.0* 5 *Grundhalter finden Sie auf Seite 344. P z z z z Hauptanwendung Please see page 344 for holder. Main application Державки см. на стр. 344. M z z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 381
