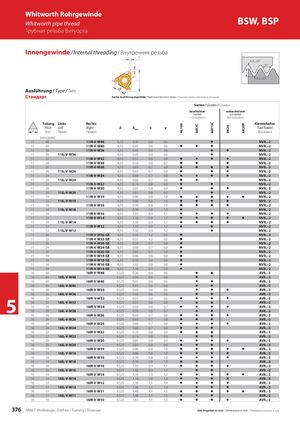

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 376

AL100 AM7C AM15C AK20 AK20P Whitworth Rohrgewinde Whitworth pipe thread BSW, BSP Трубная резьба Витуорта Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 48 11IR-V-W48 6,35 0,34 0,6 0,6 z NVR..-2 11 40 11IR-V-W40 6,35 0,41 0,6 0,6 z z z NVR..-2 11 36 11IR-V-W36 6,35 0,45 0,6 0,6 z z NVR..-2 11 36 11IL-V-W36 6,35 0,45 0,6 0,6 z NVR..-2 11 32 11IR-V-W32 6,35 0,51 0,6 0,6 z z z z NVR..-2 11 28 11IR-V-W28 6,35 0,58 0,6 0,7 z z z NVR..-2 11 26 11IR-V-W26 6,35 0,63 0,7 0,8 z z z z NVR..-2 11 26 11IL-V-W26 6,35 0,63 0,7 0,8 z z z NVR..-2 11 24 11IR-V-W24 6,35 0,68 0,7 0,8 z z z z NVR..-2 11 24 11IL-V-W24 6,35 0,68 0,7 0,8 z z NVR..-2 11 22 11IR-V-W22 6,35 0,74 0,8 0,9 z z NVR..-2 11 20 11IR-V-W20 6,35 0,81 0,8 0,9 z z z NVR..-2 11 20 11IL-V-W20 6,35 0,81 0,8 0,9 z NVR..-2 11 19 11IR-V-W19 6,35 0,86 0,8 1,0 z z z z z NVR..-2 11 19 11IL-V-W19 6,35 0,86 0,8 1,0 z z z z NVR..-2 11 18 11IR-V-W18 6,35 0,90 0,8 1,0 z z z z NVR..-2 11 18 11IL-V-W18 6,35 0,90 0,8 1,0 z NVR..-2 11 16 11IR-V-W16 6,35 1,02 0,9 1,1 z z z z NVR..-2 11 14 11IR-V-W14 6,35 1,16 0,9 1,1 z z z z z NVR..-2 11 14 11IL-V-W14 6,35 1,16 0,9 1,1 z z z z NVR..-2 11 12 11IR-V-W12 6,35 1,32 0,9 1,2 z z NVR..-2 11 12 11IL-V-W12 6,35 1,32 0,9 1,2 z NVR..-2 11 36 11IR-V-W36-SB 6,35 0,45 1,2 0,5 z NVR..-2 11 32 11IR-V-W32-SB 6,35 0,51 1,2 0,5 z NVR..-2 11 28 11IR-V-W28-SB 6,35 0,58 0,7 0,8 z NVR..-2 11 24 11IR-V-W24-SB 6,35 0,68 0,7 0,8 z NVR..-2 11 20 11IR-V-W20-SB 6,35 0,81 0,7 0,8 z NVR..-2 11 19 11IR-V-W19-SB 6,35 0,86 0,6 0,8 z NVR..-2 11 18 11IR-V-W18-SB 6,35 0,90 0,8 0,8 z NVR..-2 11 16 11IR-V-W16-SB 6,35 1,02 0,8 0,8 z NVR..-2 11 14 11IR-V-W14-SB 6,35 1,16 0,7 0,9 z NVR..-2 16 48 16IR-V-W48 9,525 0,34 0,6 0,6 z z AVR..-3 16 48 16IL-V-W48 9,525 0,34 0,6 0,6 z AVR..-3 16 40 16IR-V-W40 9,525 0,41 0,6 0,6 z z AVR..-3 16 40 16IL-V-W40 9,525 0,41 0,6 0,6 z z AVR..-3 16 36 16IR-V-W36 9,525 0,45 0,6 0,6 z z z AVR..-3 16 36 16IL-V-W36 9,525 0,45 0,6 0,6 z z AVR..-3 5 16 32 16IR-V-W32 9,525 0,51 0,6 0,6 z z z z163216IL-V-W329,5250,510,60,6zz162816IR-V-W289,5250,580,60,7zzzz162816IL-V-W289,5250,580,60,7zzAVR..-3AVR..-3AVR..-3AVR..-3 16 26 16IR-V-W26 9,525 0,63 0,7 0,8 z z z z AVR..-3 16 26 16IL-V-W26 9,525 0,63 0,7 0,8 z z z AVR..-3 16 24 16IR-V-W24 9,525 0,68 0,7 0,8 z z z z AVR..-3 16 24 16IL-V-W24 9,525 0,68 0,7 0,8 z z z AVR..-3 16 22 16IR-V-W22 9,525 0,74 0,8 0,9 z z z AVR..-3 16 22 16IL-V-W22 9,525 0,74 0,8 0,9 z z AVR..-3 16 20 16IR-V-W20 9,525 0,81 0,8 0,9 z z z z AVR..-3 16 20 16IL-V-W20 9,525 0,81 0,8 0,9 z z z AVR..-3 16 19 16IR-V-W19 9,525 0,86 0,8 1,0 z z z z z AVR..-3 16 19 16IL-V-W19 9,525 0,86 0,8 1,0 z z z z AVR..-3 16 18 16IR-V-W18 9,525 0,90 0,8 1,0 z z z z AVR..-3 16 18 16IL-V-W18 9,525 0,90 0,8 1,0 z z z AVR..-3 16 16 16IR-V-W16 9,525 1,02 0,9 1,1 z z z z AVR..-3 16 16 16IL-V-W16 9,525 1,02 0,9 1,1 z z AVR..-3 16 14 16IR-V-W14 9,525 1,16 1,0 1,2 z z z z z AVR..-3 16 14 16IL-V-W14 9,525 1,16 1,0 1,2 z z z z AVR..-3 16 12 16IR-V-W12 9,525 1,36 1,1 1,4 z z z z AVR..-3 16 12 16IL-V-W12 9,525 1,36 1,1 1,4 z z z AVR..-3 16 11 16IR-V-W11 9,525 1,48 1,1 1,5 z z z z z AVR..-3 16 11 16IL-V-W11 9,525 1,48 1,1 1,5 z z z AVR..-3 16 10 16IR-V-W10 9,525 1,63 1,1 1,5 z z z z AVR..-3 376 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
