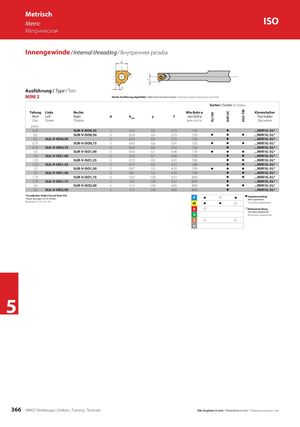

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 366

AL100 AM15C HSS-TiN Metrisch Metric ISO Метрическая Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: MINI 2 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Links Rechts Min Bohr ø Klemmhalter Pitch Left Right d hmin y f min Drill ø Tool holder Шаг Левая Правая мин. ø отв. Державка [mm] 0,35 5LIR-V-ISO0,35 5 0,20 0,3 3,75 7,30 z ...NVR10.-5L* 0,5 5LIR-V-ISO0,50 5 0,29 0,4 3,75 7,30 z z z ...NVR10.-5L* 0,5 5LIL-V-ISO0,50 5 0,29 0,4 3,75 7,30 z ...NVR10.-5L* 0,75 5LIR-V-ISO0,75 5 0,43 0,6 3,91 7,50 z z z ...NVR10.-5L* 0,75 5LIL-V-ISO0,75 5 0,43 0,6 3,91 7,50 z ...NVR10.-5L* 1,0 5LIR-V-ISO1,00 5 0,58 0,7 4,06 7,70 z z z ...NVR10.-5L* 1,0 5LIL-V-ISO1,00 5 0,58 0,7 4,06 7,70 z z ...NVR10.-5L* 1,25 5LIR-V-ISO1,25 5 0,72 0,9 4,21 7,80 z z ...NVR10.-5L* 1,25 5LIL-V-ISO1,25 5 0,72 0,9 4,21 7,80 z z ...NVR10.-5L* 1,5 5LIR-V-ISO1,50 5 0,87 1,0 4,35 7,90 z z z ...NVR10.-5L* 1,5 5LIL-V-ISO1,50 5 0,87 1,0 4,35 7,90 z z ...NVR10.-5L* 1,75 5LIR-V-ISO1,75 5 1,01 1,05 4,51 8,00 z z ...NVR10.-5L* 1,75 5LIL-V-ISO1,75 5 1,01 1,05 4,51 8,00 z ...NVR10.-5L* 2,0 5LIR-V-ISO2,00 5 1,15 1,05 4,65 8,00 z z ...NVR10.-5L* 2,0 5LIL-V-ISO2,00 5 1,15 1,05 4,65 8,00 z ...NVR10.-5L* *Grundhalter finden Sie auf Seite 345.Please see page 345 for holder. P z z z z HauptanwendungMain application Державки см. на стр. 345. M z z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z z H 5 366 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
