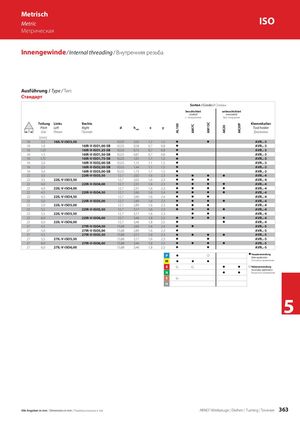

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 363

AL100 AM7C AM15C AK20 AK20P Metrisch Metric ISO Метрическая Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [mm] 16 3,5 16IL-V-ISO3,50 9,525 2,02 1,2 1,5 z z AVR..-3 16 1,0 16IR-V-ISO1,00-SB 9,525 0,58 0,7 0,8 z AVR..-3 16 1,25 16IR-V-ISO1,25-SB 9,525 0,72 0,7 0,8 z AVR..-3 16 1,5 16IR-V-ISO1,50-SB 9,525 0,87 0,7 0,8 z AVR..-3 16 1,75 16IR-V-ISO1,75-SB 9,525 1,01 1,1 1,5 z AVR..-3 16 2,0 16IR-V-ISO2,00-SB 9,525 1,15 1,1 1,5 z AVR..-3 16 2,5 16IR-V-ISO2,50-SB 9,525 1,44 1,1 1,5 z AVR..-3 16 3,0 16IR-V-ISO3,00-SB 9,525 1,73 1,1 1,5 z AVR..-3 22 3,5 22IR-V-ISO3,50 12,7 2,02 1,6 2,3 z z z z AVR..-4 22 3,5 22IL-V-ISO3,50 12,7 2,02 1,6 2,3 z z z AVR..-4 22 4,0 22IR-V-ISO4,00 12,7 2,31 1,6 2,3 z z z z AVR..-4 22 4,0 22IL-V-ISO4,00 12,7 2,31 1,6 2,3 z z z z AVR..-4 22 4,5 22IR-V-ISO4,50 12,7 2,60 1,6 2,4 z z z z AVR..-4 22 4,5 22IL-V-ISO4,50 12,7 2,60 1,6 2,4 z z z AVR..-4 22 5,0 22IR-V-ISO5,00 12,7 2,89 1,6 2,3 z z z z AVR..-4 22 5,0 22IL-V-ISO5,00 12,7 2,89 1,6 2,3 z z z AVR..-4 22 5,5 22IR-V-ISO5,50 12,7 3,17 1,6 2,3 z z z z AVR..-4 22 5,5 22IL-V-ISO5,50 12,7 3,17 1,6 2,3 z z AVR..-4 22 6,0 22IR-V-ISO6,00 12,7 3,46 1,8 2,5 z z z z AVR..-4 22 6,0 22IL-V-ISO6,00 12,7 3,46 1,8 2,5 z z AVR..-4 27 4,5 27IR-V-ISO4,50 15,88 2,60 1,6 2,4 z z AVR..-5 27 5,0 27IR-V-ISO5,00 15,88 2,89 1,6 2,3 z AVR..-5 27 5,5 27IR-V-ISO5,50 15,88 3,17 1,6 2,3 z z z z AVR..-5 27 5,5 27IL-V-ISO5,50 15,88 3,17 1,6 2,3 z z AVR..-5 27 6,0 27IR-V-ISO6,00 15,88 3,46 1,8 2,5 z z z z AVR..-5 27 6,0 27IL-V-ISO6,00 15,88 3,46 1,8 2,5 z z AVR..-5 P z z z Hauptanwendung Main application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 363
