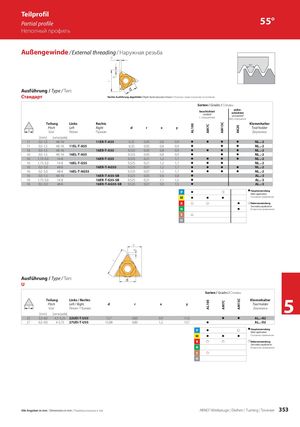

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 353

AL100 AM7CAL100 AM15CAM7C AK20AM15C Teilprofil Partial profile 55° Неполный профиль Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d r x y Tool holder Шаг Левая Правая Державка [mm] [ниток/дюйм] 11 0,5-1,5 48-16 11ER-T-A55 6,35 0,05 0,8 0,9 z z z z NL..-2 11 0,5-1,5 48-16 11EL-T-A55 6,35 0,05 0,8 0,9 z z z NL..-2 16 0,5-1,5 48-16 16ER-T-A55 9,525 0,05 0,8 0,9 z z z z NL..-2 16 0,5-1,5 48-16 16EL-T-A55 9,525 0,05 0,8 0,9 z z z NL..-2 16 1,75-3,0 14-8 16ER-T-G55 9,525 0,21 1,2 1,7 z z z z NL..-2 16 1,75-3,0 14-8 16EL-T-G55 9,525 0,21 1,2 1,7 z z z NL..-2 16 0,5-3,0 48-8 16ER-T-AG55 9,525 0,07 1,2 1,7 z z z z NL..-2 16 0,5-3,0 48-8 16EL-T-AG55 9,525 0,07 1,2 1,7 z z z z NL..-2 16 0,5-1,5 48-16 16ER-T-A55-SB 9,525 0,05 0,6 0,8 z AL..-3 16 1,75-3,0 14-8 16ER-T-G55-SB 9,525 0,21 1,1 1,5 z AL..-3 16 0,5-3,0 48-8 16ER-T-AG55-SB 9,525 0,07 0,9 1,5 z AL..-3 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип: U Sorten / Grades / Сплавы Teilung Links / RechtsPitchLeft / Rightd r x yШагЛевая / Правая KlemmhalterTool holderДержавка5 [mm] [ниток/дюйм] 22 5,5-8,0 4,5-3,25 22UEI-T-U55 12,7 0,60 0,9 11,0 z z AL..-4U 27 6,5-9,0 4-2,75 27UEI-T-U55 15,88 0,80 1,2 13,7 z AL..-5U P z z z HauptanwendungMain application M z z z Основное применение K z z z Nebenanwendung Secondary application N Вторичное применение S z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 353
