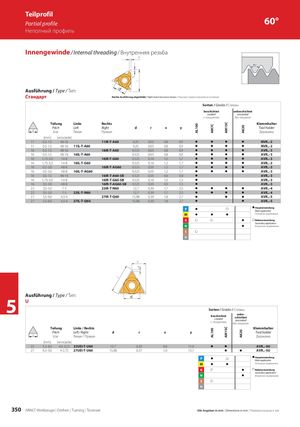

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 350

AL100 AM7CAL100 AM15CAM15C AK20AK20 Teilprofil Partial profile 60° Неполный профиль Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d r x y Tool holder Шаг Левая Правая Державка [mm] [ниток/дюйм] 11 0,5-1,5 48-16 11IR-T-A60 6,35 0,05 0,8 0,9 z z z z NVR..-2 11 0,5-1,5 48-16 11IL-T-A60 6,35 0,05 0,8 0,9 z z z z NVR..-2 16 0,5-1,5 48-16 16IR-T-A60 9,525 0,05 0,8 0,9 z z z z AVR..-3 16 0,5-1,5 48-16 16IL-T-A60 9,525 0,05 0,8 0,9 z z z z AVR..-3 16 1,75-3,0 14-8 16IR-T-G60 9,525 0,16 1,2 1,7 z z z z AVR..-3 16 1,75-3,0 14-8 16IL-T-G60 9,525 0,16 1,2 1,7 z z z z AVR..-3 16 0,5-3,0 48-8 16IR-T-AG60 9,525 0,05 1,2 1,7 z z z z AVR..-3 16 0,5-3,0 48-8 16IL-T-AG60 9,525 0,05 1,2 1,7 z z z z AVR..-3 16 0,5-1,5 48-16 16IR-T-A60-SB 9,525 0,05 0,6 0,8 z AVR..-3 16 1,75-3,0 14-8 16IR-T-G60-SB 9,525 0,16 1,0 1,5 z AVR..-3 16 0,5-3,0 48-8 16IR-T-AG60-SB 9,525 0,05 0,9 1,5 z AVR..-3 22 3,5-5,0 7-5 22IR-T-N60 12,7 0,30 1,7 2,5 z z z z AVR..-4 22 3,5-5,0 7-5 22IL-T-N60 12,7 0,30 1,7 2,5 z z z z AVR..-4 27 5,5-6,0 4,5-4 27IR-T-Q60 15,88 0,30 1,8 2,7 z z z AVR..-5 27 5,5-6,0 4,5-4 27IL-T-Q60 15,88 0,30 1,8 2,7 z z AVR..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип: 5 U Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links / Rechts Klemmhalter Pitch Left / Right d r x y Tool holder Шаг Левая / Правая Державка [mm] [ниток/дюйм] 22 5,5-8,0 4,5-3,25 22UEI-T-U60 12,7 0,30 0,6 11,0 z z AVR..-4U 27 6,5-9,0 4-2,75 27UEI-T-U60 15,88 0,37 1,0 13,7 z z AVR..-5U P z z z HauptanwendungMain application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H 350 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
