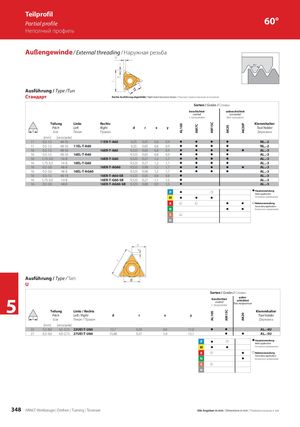

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 348

AL100 AM7C AM15CAL100 AK20AM15C AK20PAK20 Teilprofil Partial profile 60° Неполный профиль Außengewinde / External threading / Наружная резьба Ausführung / Type /Тип Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d r x y Tool holder Шаг Левая Правая Державка [mm] [ниток/дюйм] 11 0,5-1,5 48-16 11ER-T-A60 6,35 0,05 0,8 0,9 z z z z NL..-2 11 0,5-1,5 48-16 11EL-T-A60 6,35 0,05 0,8 0,9 z z z z NL..-2 16 0,5-1,5 48-16 16ER-T-A60 9,525 0,05 0,8 0,9 z z z z z AL..-3 16 0,5-1,5 48-16 16EL-T-A60 9,525 0,05 0,8 0,9 z z z z AL..-3 16 1,75-3,0 14-8 16ER-T-G60 9,525 0,27 1,2 1,7 z z z z AL..-3 16 1,75-3,0 14-8 16EL-T-G60 9,525 0,27 1,2 1,7 z z z z AL..-3 16 0,5-3,0 48-8 16ER-T-AG60 9,525 0,08 1,2 1,7 z z z z z AL..-3 16 0,5-3,0 48-8 16EL-T-AG60 9,525 0,08 1,2 1,7 z z z z AL..-3 16 0,5-1,5 48-16 16ER-T-A60-SB 9,525 0,05 0,6 0,8 z AL..-3 16 1,75-3,0 14-8 16ER-T-G60-SB 9,525 0,27 1,1 1,5 z AL..-3 16 0,5-3,0 48-8 16ER-T-AG60-SB 9,525 0,08 0,9 1,5 z AL..-3 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H Ausführung / Type / Тип: U Sorten / Grades / Сплавы 5 Teilung Links / Rechts beschichtetcoatedс покрытием unbe-schichtetбез покрытияKlemmhalter Pitch Left / Right d r x y Tool holder Шаг Левая / Правая Державка [mm] [ниток/дюйм] 22 5,5-8,0 4,5-3,25 22UEI-T-U60 12,7 0,30 0,6 11,0 z z AL..-4U 27 6,5-9,0 4,0-2,75 27UEI-T-U60 15,88 0,37 1,0 13,7 z z AL..-5U P z z z HauptanwendungMain application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H 348 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
