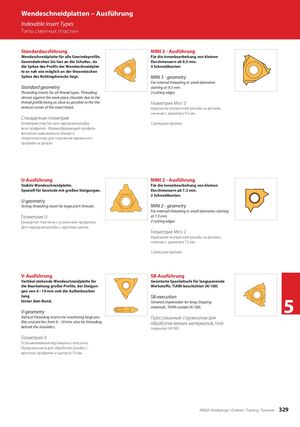

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 329

Wendeschneidplatten – Ausführung Indexable Insert Types Типы сменных пластин Standardausführung MINI 3 - Ausführung Wendeschneidplatte für alle Gewindeprofile. Für die Innenbearbeitung von kleinen Gewindedrehen bis fast an die Schulter, da Durchmessern ab 9,3 mm. die Spitze des Profils der Wendeschneidplat- 3 Schneidkanten te so nah wie möglich an der theoretischen Spitze des Rohlingdreiecks liegt. MINI 3 - geometry For internal threading in small diameters Standard geometry starting at 9.3 mm. Threading inserts for all thread types. Threading 3 cutting edges almost against the work piece shoulder due to the thread profile being as close as possible to the the- Геометрия Mini 3 oretical corner of the insert blank. Нарезание внутренней резьбы на деталях, начиная с диаметра 9,3 мм. Стандартная геометрия Геометрия пластин для нарезания резьбы 3 режущие кромки всех профилей. Формообразующий профиль выполнен максимально близко к теоретическому для получения идеального профиля на детали. U-Ausführung MINI 2 - Ausführung Stabile Wendeschneidplatte. Für die Innenbearbeitung von kleinen Speziell für Gewinde mit großen Steigungen. Durchmessern ab 7,3 mm. 2 Schneidkanten U-geometry Strong threading insert for large pitch threads. MINI 2 - geometry For internal threading in small diameters starting Геометрия U at 7.3 mm. Геомертия пластины с усиленным профилем. 2 cutting edges Для нарезания резьбы с крупным шагом. Геометрия Mini 2 Нарезание внутренней резьбы на деталях, начиная с диаметра 7,3 мм. 2 режущие кромки V-Ausführung SB-Ausführung Vertikal stehende Wendeschneidplatte für Gesinterte Spanleitsufe für langspanende die Bearbeitung großer Profile, bei Steigun- Werkstoffe. TiAlN-beschichtet (Al 100) gen von 6 – 10 mm und die Außenbearbei- tung SB-execution hinter dem Bund.V-geometry Sintered chipbreaker for long chippingmaterials, TiAlN-coated (Al 100). 5 Vertical threading inserts for machining large pro- Прессованный стружколом для files and pitches from 6 – 10 mm, also for threading обработки вязких материалов, TiAlN- behind the shoulders. покрытие (Al100). Геометрия V Устанавливаемая вертикально пластина. Предназначена для обработки резьбы с крупным профилем и шагом 6-10 мм. ARNO®-Werkzeuge | Drehen | Turning | Точение 329
