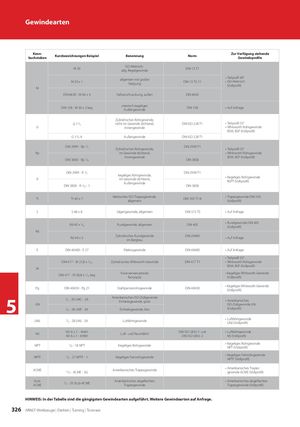

Gewindearten Kenn- Zur Verfügung stehende Kurzbezeichnungen Beispiel Benennung Norm buchstaben Gewindeprofile ISO-Metrisch- M 30 DIN 13 T1 allg. Regelgewinde • Teilprofil 60° allgemein mit großer M 20 x 1 DIN 13 T2-11 • ISO-Metrisch Steigung (Vollprofil) M DIN 6630 - M 64 x 4 Faßverschraubung, außen DIN 6630 metrisch kegeliges DIN 158 - M 30 x 2 keg DIN 158 • Auf Anfrage Außengewinde Zylindrisches Rohrgewinde, G 11/2 nicht im Gewinde dichtend, DIN ISO 228 T1 • Teilprofil 55° G Innengewinde • Whitworth Rohrgewinde BSW, BSP (Vollprofil) G 11/2 A Außengewinde DIN ISO 228 T1 DIN 2999 - Rp 1/2 DIN 2999 T1 Zylindrisches Rohrgewinde, • Teilprofil 55° Rp im Gewinde dichtend, • Whitworth Rohrgewinde Innengewinde BSW, BSP (Vollprofil) DIN 3858 - Rp 1/8 DIN 3858 DIN 2999 - R 1/2 DIN 2999 T1 kegeliges Rohrgewinde, • Kegeliges Rohrgewinde R im Gewinde dichtend, BSPT (Vollprofil) Außengewinde DIN 3858 - R 1/8 – 1 DIN 3858 Metrisches ISO-Trapezgewinde, • Trapezgewinde DIN 103 Tr Tr 40 x 7 DIN 103 T1-8 allgemein (Vollprofil) S S 48 x 8 Sägengewinde, allgemein DIN 513 T2 • Auf Anfrage • Rundgewinde DIN 405 Rd 40 x 1/8 Rundgewinde, allgemein DIN 405 (Vollprofil) Rd Zylindrisches Rundgewinde DIN 20400 Rd 40 x 5 • Auf Anfrage im Bergbau E DIN 40400 - E 27 Elektrogewinde DIN 40400 • Auf Anfrage • Teilprofil 55° DIN 477 - W 21,8 x 1/14 Zylindrisches Whitworth-Gewinde DIN 477 T1 • Whitworth Rohrgewinde BSW, BSP (Vollprofil) W Коническая резьба • Kegeliges Whitworth-Gewinde DIN 477 - W 28,8 x 1/14 keg Витуорта (Vollprofil) • Kegeliges Whitworth-Gewinde Pg DIN 40430 - Pg 21 Stahlpanzerrohrgewinde DIN 40430 (Vollprofil) 1 Amerikanisches ISO-Zollgewinde /4 - 20 UNC - 2A 5 Einheitsgewinde, grob • Amerikanisches UN ISO-Zollgewinde UN 1 /4 - 28 UNF - 3A Einheitsgewinde, fein (Vollprofil) 1 • Luftfahrtgewinde UNJ /4 - 28 UNJ - 3A Luftfahrtgewinde UNJ (Vollprofil) MJ 6 x 1 - 4h6h DIN ISO 5855-1 und • Luftfahrtgewinde MJ Luft- und Raumfahrt MJ 6 x 1 - 4H6H DIN ISO 5855-2 MJ (Vollprofil) 3 • Kegeliges Rohrgewinde NPT /8 - 18 NPT Kegeliges Rohrgewinde NPT (Vollprofil) 1 • Kegeliges Feinrohrgewinde NPTF /8 - 27 NPTF - 1 Kegeliges Feinrohrgewinde NPTF (Vollprofil) • Amerikanisches Trapez- ACME Amerikanisches Trapezgewinde 13 /4 - ACME - 2G gewinde ACME (Vollprofil) Stub- 1 Amerikanisches abgeflachtes • Amerikanisches abgeflachtes /2 - 20 Stub-ACME ACME Trapezgewinde Trapezgewinde (Vollprofil) HINWEIS: In der Tabelle sind die gängigsten Gewindearten aufgeführt. Weitere Gewindearten auf Anfrage. 326 ARNO®-Werkzeuge | Drehen | Turning | Точение
