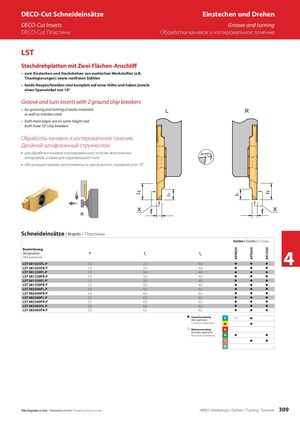

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 309

DECO-Cut Schneideinsätze Einstechen und Drehen DECO-Cut Inserts Groove and turning DECO-Cut Пластины Обработка канавок и копировальное точение LST Stechdrehplatten mit Zwei-Flächen-Anschliff • zum Einstechen und Stechdrehen von exotischen Werkstoffen (z.B. Titanlegierungen) sowie rostfreien Stählen • beide Hauptschneiden sind komplett auf einer Höhe und haben jeweils einen Spanwinkel von 10° Groove and turn inserts with 2 ground chip breakers • for grooving and turning of exotic materials as well as stainless steel • both main edges are on same height and both have 10° chip breakers Обработка канавок и копировальное точение. Двойной шлифованный стружколом • для обработки канавок и копировального точения экзотических материалов, а также для нержавеющий стали • обе режущие кромки расположены на одной высоте, передний угол 10° Schneideinsätze / Inserts / Пластины Sorten / Grades / Сплавы AK1020 AP4020 AP5020 Bezeichnung 4 Designation f l1 l2 Обозначение LST 081025FL-P 1,0 2,5 4,0 z z z LST 081025FR-P 1,0 2,5 4,0 z z z LST 081230FL-P 1,2 3,0 4,0 z z z LST 081230FR-P 1,2 3,0 4,0 z z z LST 081530FL-P 1,5 3,0 4,0 z z z LST 081530FR-P 1,5 3,0 4,0 z z z LST 082040FL-P 2,0 4,0 6,5 z z z LST 082040FR-P 2,0 4,0 6,5 z z z LST 082560FL-P 2,5 6,0 6,5 z z z LST 082560FR-P 2,5 6,0 6,5 z z z LST 083065FL-P 3,0 6,5 6,5 z z z LST 083065FR-P 3,0 6,5 6,5 z z z z Hauptanwendung P z z Main application Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N z z S z z H Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 309
