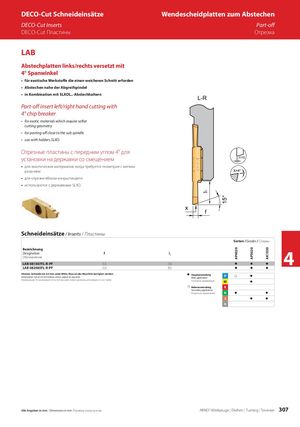

DECO-Cut Schneideinsätze Wendescheidplatten zum Abstechen DECO-Cut Inserts Part-off DECO-Cut Пластины Отрезка LAB Abstechplatten links/rechts versetzt mit 4° Spanwinkel • für exotische Werkstoffe die einen weicheren Schnitt erforden • Abstechen nahe der Abgreifspindel • in Kombination mit SLXOL..-Abstechhaltern Part-off insert left/right hand cutting with 4° chip breaker • for exotic materials which require softer cutting geometry • for parting off close to the sub spindle • use with holders SLXO. Отрезные пластины с передним углом 4° для установки на державки со смещением • для экзотических материалов, когда требуется геометрия с мягким резанием • для отрезки вблизи конршпинделя • используются с державками SLXO. Schneideinsätze / Inserts / Пластины Sorten / Grades / Сплавы AK1020 AP4020 AP5020 Bezeichnung 4 Designation f l1 Обозначение LAB 081507FL-R-PF 1,5 7,0 z z z LAB 082085FL-R-PF 2,0 8,5 z z z Hinweis: Schneide um 0,4 mm unter Mitte. Muss an der Maschine korrigiert werden. z Hauptanwendung P z z Information: Set at 0.4 mm below centre, adjust at machine. Main application Информация: Устанавливаются на 0,4 мм ниже линии центров, регулируются на станке. Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N z z S z z H Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 307
