Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 295

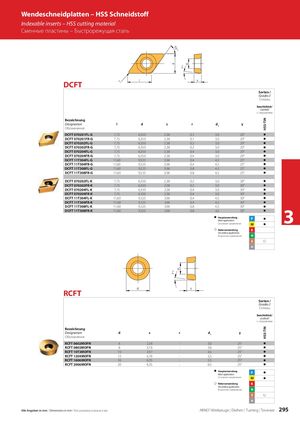

HSS-TiNHSS-TiN Wendeschneidplatten – HSS Schneidstoff Indexable inserts – HSS cutting material Сменные пластины – Быстрорежущая сталь DCFT Sorten / Grades / Сплавы beschichtet / coated / с покрытием Bezeichnung Designation l d s r d1 γ Обозначение DCFT 070201FL-G 7,75 6,350 2,38 0,1 3,0 20° z DCFT 070201FR-G 7,75 6,350 2,38 0,1 3,0 20° z DCFT 070202FL-G 7,75 6,350 2,38 0,2 3,0 20° z DCFT 070202FR-G 7,75 6,350 2,38 0,2 3,0 20° z DCFT 070204FL-G 7,75 6,350 2,38 0,4 3,0 20° z DCFT 070204FR-G 7,75 6,350 2,38 0,4 3,0 20° z DCFT 11T304FL-G 11,60 9,525 3,96 0,4 4,5 25° z DCFT 11T304FR-G 11,60 9,525 3,96 0,4 4,5 25° z DCFT 11T308FL-G 11,60 9,525 3,96 0,8 4,5 25° z DCFT 11T308FR-G 11,60 9,525 3,96 0,8 4,5 25° z DCFT 070202FL-K 7,75 6,350 2,38 0,2 3,0 30° z DCFT 070202FR-K 7,75 6,350 2,38 0,2 3,0 30° z DCFT 070204FL-K 7,75 6,350 2,38 0,4 3,0 30° z DCFT 070204FR-K 7,75 6,350 2,38 0,4 3,0 30° z DCFT 11T304FL-K 11,60 9,525 3,96 0,4 4,5 30° z DCFT 11T304FR-K 11,60 9,525 3,96 0,4 4,5 30° z DCFT 11T308FL-K 11,60 9,525 3,96 0,8 4,5 30° z DCFT 11T308FR-K 11,60 9,525 3,96 0,8 4,5 30° zzHauptanwendungMain applicationPz3 Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N S z H RCFT Sorten / Grades / Сплавы beschichtet / coated / с покрытием Bezeichnung Designation d s r d γ 1 Обозначение RCFT 0602MOFN 6 2,38 - 3,0 25° z RCFT 0803MOFN 8 3,18 - 3,6 25° z RCFT 10T3MOFN 10 3,97 - 4,5 25° z RCFT 1204MOFN 12 4,76 - 5,5 25° z RCFT 1606MOFN 16 6,35 - 5,5 25° z RCFT 2006MOFN 20 6,35 - 6,5 25° z z HauptanwendungMain applicationP z Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N S z H Alle Angaben in mm / Dimensions in mm / Все размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 295
