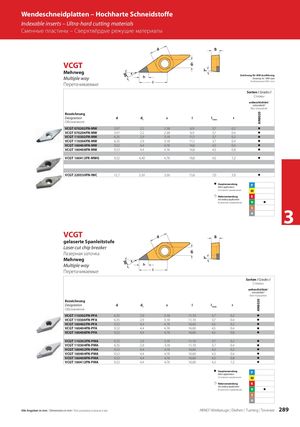

AN8020AN8020 Wendeschneidplatten – Hochharte Schneidstoffe Indexable inserts – Ultra-hard cutting materials Сменные пластины – Сверхтвёрдые режущие материалы VCGT Mehrweg Zeichnung für MW-Ausführung Multiple way Drawing for -MW style Изображение MW-типа Перетачиваемые Sorten / Grades / Сплавы unbeschichtet / uncoated / без покрытия Bezeichnung Designation d d1 s l l1min r Обозначение VCGT 070202FN-MW 3,97 2,2 2,38 6,9 3,7 0,2 z VCGT 070204FN-MW 3,97 2,2 2,38 6,9 3,7 0,4 z VCGT 110302FN-MW 6,35 2,9 3,18 11,1 3,7 0,2 z VCGT 110304FN-MW 6,35 2,9 3,18 11,1 3,7 0,4 z VCGT 160404FN-MW 9,52 4,4 4,76 16,6 4,5 0,4 z VCGT 160408FN-MW 9,52 4,4 4,76 16,6 4,5 0,8 z VCGT 160412FR-MWG 9,52 4,40 4,76 16,6 4,5 1,2 z VCGT 220530FN-IWC 12,7 5,50 5,56 15,6 7,0 3,0 z z HauptanwendungMain applicationP Основное применение M z Nebenanwendung K Secondary application Вторичное применение N z S H 3 VCGT gelaserte Spanleitstufe Laser cut chip breaker Лазерная заточка Mehrweg Multiple way Перетачиваемые Sorten / Grades / Сплавы unbeschichtet / uncoated / без покрытия Bezeichnung Designation d d1 s l l1min r Обозначение VCGT 110302FN-PFA 6,35 2,9 3,18 11,10 3,7 0,2 z VCGT 110304FN-PFA 6,35 2,9 3,18 11,10 3,7 0,4 z VCGT 160402FN-PFA 9,52 4,4 4,76 16,60 4,5 0,2 z VCGT 160404FN-PFA 9,52 4,4 4,76 16,60 4,5 0,4 z VCGT 160408FN-PFA 9,52 4,4 4,76 16,60 4,5 0,8 z VCGT 110302FN-PMA 6,35 2,9 3,18 11,10 3,7 0,2 z VCGT 110304FN-PMA 6,35 2,9 3,18 11,10 3,7 0,4 z VCGT 160402FN-PMA 9,52 4,4 4,76 16,60 4,5 0,2 z VCGT 160404FN-PMA 9,52 4,4 4,76 16,60 4,5 0,4 z VCGT 160408FN-PMA 9,52 4,4 4,76 16,60 4,5 0,8 z VCGT 160412FN-PMA 9,52 4,4 4,76 16,60 4,5 1,2 z z HauptanwendungMain applicationP Основное применение M z Nebenanwendung K Secondary application Вторичное применение N z S H Alle Angaben in mm / Dimensions in mm / Все размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 289
