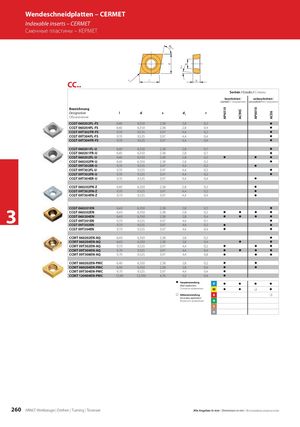

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 260

Wendeschneidplatten – CERMET Indexable inserts – CERMET Сменные пластины – КЕРМЕТ CC.. Sorten / Grades / Сплавы beschichtet / unbeschichtet / coated / с покрытием uncoated / без покрытия AP6510 AP6010 Bezeichnung AC90C ACE6 Designation l d s d1 r Обозначение CCGT 060202FL-FS 6,40 6,350 2,38 2,8 0,2 z CCGT 060204FL-FS 6,40 6,350 2,38 2,8 0,4 z CCGT 09T302FR-FS 9,70 9,525 3,97 4,4 0,2 z CCGT 09T304FL-FS 9,70 9,525 3,97 4,4 0,4 z CCGT 09T304FR-FS 9,70 9,525 3,97 4,4 0,4 z CCGT 060201FL-U 6,40 6,350 2,38 2,8 0,1 z CCGT 060201FR-U 6,40 6,350 2,38 2,8 0,1 z CCGT 060202FL-U 6,40 6,350 2,38 2,8 0,2 z z z CCGT 060202FR-U 6,40 6,350 2,38 2,8 0,2 z CCGT 09T302ER-U 9,70 9,525 3,97 4,4 0,2 z CCGT 09T302FL-U 9,70 9,525 3,97 4,4 0,2 z CCGT 09T302FR-U 9,70 9,525 3,97 4,4 0,2 z CCGT 09T304ER-U 9,70 9,525 3,97 4,4 0,4 z CCGT 060202FN-Z 6,40 6,350 2,38 2,8 0,2 z CCGT 09T302FN-Z 9,70 9,525 3,97 4,4 0,2 z CCGT 09T304FN-Z 9,70 9,525 3,97 4,4 0,4 z CCGT 060201EN 6,40 6,350 2,38 2,8 0,1 z 3 z z z z CCGT 060202EN 6,40 6,350 2,38 2,8 0,2 CCGT 060204EN 6,40 6,350 2,38 2,8 0,4 z z z z CCGT 09T301EN 9,70 9,525 3,97 4,4 0,1 z CCGT 09T302EN 9,70 9,525 3,97 4,4 0,2 z z CCGT 09T304EN 9,70 9,525 3,97 4,4 0,4 z z CCMT 060202EN-AQ 6,40 6,350 2,38 2,8 0,2 z CCMT 060204EN-AQ 6,40 6,350 2,38 2,8 0,4 z z CCMT 09T302EN-AQ 9,70 9,525 3,97 4,4 0,2 z z z CCMT 09T304EN-AQ 9,70 9,525 3,97 4,4 0,4 z z z z CCMT 09T308EN-AQ 9,70 9,525 3,97 4,4 0,8 z z z CCMT 060202EN-PMC 6,40 6,350 2,38 2,8 0,2 z z CCMT 060204EN-PMC 6,40 6,350 2,38 2,8 0,4 z z CCMT 09T304EN-PMC 9,70 9,525 3,97 4,4 0,4 z CCMT 120404EN-PMC 12,90 12,700 4,76 5,5 0,4 z z Hauptanwendung P z z z z Main application Основное применение M z z z z z Nebenanwendung K z Secondary application Вторичное применение N S H 260 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Все размеры указаны в мм
