Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 238

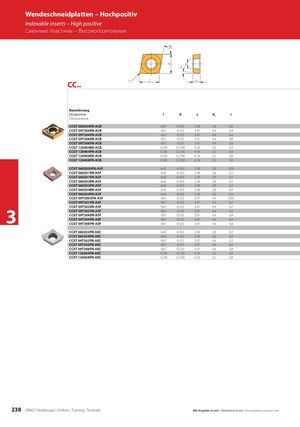

Wendeschneidplatten – Hochpositiv Indexable inserts – High positive Сменные пластины – Высокопозитивные CC.. Bezeichnung Designation l d s d1 r Обозначение CCGT 060204FN-ACB 6,45 6,350 2,38 2,8 0,4 CCGT 09T304EN-ACB 9,67 9,525 3,97 4,4 0,4 CCGT 09T304FN-ACB 9,67 9,525 3,97 4,4 0,4 CCGT 09T308EN-ACB 9,67 9,525 3,97 4,4 0,8 CCGT 09T308FN-ACB 9,67 9,525 3,97 4,4 0,8 CCGT 120404EN-ACB 12,90 12,700 4,76 5,5 0,4 CCGT 120404FN-ACB 12,90 12,700 4,76 5,5 0,4 CCGT 120408EN-ACB 12,90 12,700 4,76 5,5 0,8 CCGT 120408FN-ACB 12,90 12,700 4,76 5,5 0,8 CCGT 0602005FN-ASF 6,45 6,350 2,38 2,8 0,05 CCGT 060201EN-ASF 6,45 6,350 2,38 2,8 0,1 CCGT 060201FN-ASF 6,45 6,350 2,38 2,8 0,1 CCGT 060202EN-ASF 6,45 6,350 2,38 2,8 0,2 CCGT 060202FN-ASF 6,45 6,350 2,38 2,8 0,2 CCGT 060204EN-ASF 6,45 6,350 2,38 2,8 0,4 CCGT 060204FN-ASF 6,45 6,350 2,38 2,8 0,4 CCGT 09T3005FN-ASF 9,67 9,525 3,97 4,4 0,05 CCGT 09T301FN-ASF 9,67 9,525 3,97 4,4 0,1 CCGT 09T302EN-ASF 9,67 9,525 3,97 4,4 0,2 3 CCGT 09T302FN-ASFCCGT 09T304EN-ASFCCGT 09T304FN-ASF 9,67 9,525 3,97 4,4 0,29,679,5253,974,40,49,679,5253,974,40,4 CCGT 09T308FN-ASF 9,67 9,525 3,97 4,4 0,8 CCXT 060202FN-AEC 6,45 6,350 2,38 2,8 0,2 CCXT 060204FN-AEC 6,45 6,350 2,38 2,8 0,4 CCXT 09T302FN-AEC 9,67 9,525 3,97 4,4 0,2 CCXT 09T304FN-AEC 9,67 9,525 3,97 4,4 0,4 CCXT 09T308FN-AEC 9,67 9,525 3,97 4,4 0,8 CCXT 120404FN-AEC 12,90 12,700 4,76 5,5 0,4 CCXT 120408FN-AEC 12,90 12,700 4,76 5,5 0,8 238 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Все размеры указаны в мм
