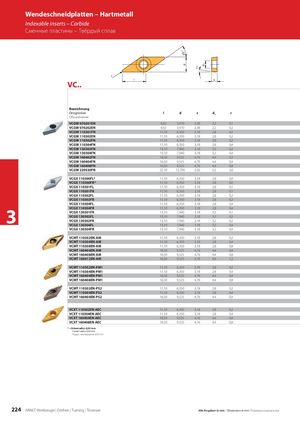

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 224

Wendeschneidplatten – Hartmetall Indexable inserts – Carbide Сменные пластины – Твёрдый сплав VC.. Bezeichnung Designation l d s d r 1 Обозначение VCGW 070201EN 6,92 3,970 2,38 2,2 0,1 VCGW 070202EN 6,92 3,970 2,38 2,2 0,2 VCGW 110301FN 11,10 6,350 3,18 2,8 0,1 VCGW 110302EN 11,10 6,350 3,18 2,8 0,2 VCGW 110302FN 11,10 6,350 3,18 2,8 0,2 VCGW 110304FN 11,10 6,350 3,18 2,8 0,4 VCGW 130302FN 13,10 7,940 3,18 3,2 0,2 VCGW 130304FN 13,10 7,940 3,18 3,2 0,4 VCGW 160402FN 16,50 9,525 4,76 4,4 0,2 VCGW 160404FN 16,50 9,525 4,76 4,4 0,4 VCGW 160408FN 16,50 9,525 4,76 4,4 0,8 VCGW 220530FN 22,10 12,700 5,56 5,5 3,0 VCGX 110300FL* 11,10 6,350 3,18 2,8 0,0 VCGX 110300FR* 11,10 6,350 3,18 2,8 0,0 VCGX 110301FL 11,10 6,350 3,18 2,8 0,1 VCGX 110301FR 11,10 6,350 3,18 2,8 0,1 VCGX 110302FL 11,10 6,350 3,18 2,8 0,2 VCGX 110302FR 11,10 6,350 3,18 2,8 0,2 VCGX 110304FL 11,10 6,350 3,18 2,8 0,4 VCGX 110304FR 11,10 6,350 3,18 2,8 0,4 3 VCGX 130301FRVCGX 130302FLVCGX 130302FR 13,10 7,940 3,18 3,2 0,113,107,9403,183,20,213,107,9403,183,20,2 VCGX 130304FL 13,10 7,940 3,18 3,2 0,4 VCGX 130304FR 13,10 7,940 3,18 3,2 0,4 VCMT 110302EN-AM 11,10 6,350 3,18 2,8 0,2 VCMT 110304EN-AM 11,10 6,350 3,18 2,8 0,4 VCMT 110308EN-AM 11,10 6,350 3,18 2,8 0,8 VCMT 160404EN-AM 16,50 9,525 4,76 4,4 0,4 VCMT 160408EN-AM 16,50 9,525 4,76 4,4 0,8 VCMT 160412EN-AM 16,50 9,525 4,76 4,4 1,2 VCMT 110302EN-PM1 11,10 6,350 3,18 2,8 0,2 VCMT 110304EN-PM1 11,10 6,350 3,18 2,8 0,4 VCMT 160404EN-PM1 16,50 9,525 4,76 4,4 0,4 VCMT 160408EN-PM1 16,50 9,525 4,76 4,4 0,8 VCMT 110302EN-PS2 11,10 6,350 3,18 2,8 0,2 VCMT 110304EN-PS2 11,10 6,350 3,18 2,8 0,4 VCMT 160404EN-PS2 16,50 9,525 4,76 4,4 0,4 VCXT 110302EN-AEC 11,10 6,350 3,18 2,8 0,2 VCXT 110304EN-AEC 11,10 6,350 3,18 2,8 0,4 VCXT 160404EN-AEC 16,50 9,525 4,76 4,4 0,4 VCXT 160408EN-AEC 16,50 9,525 4,76 4,4 0,8 * = Eckenradius 0,03 mm Corner radius 0.03 mm Радиус при вершине 0,03 mm 224 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм
