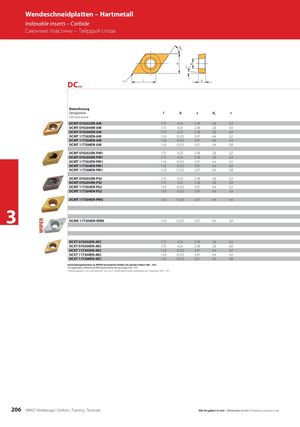

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 206

Wendeschneidplatten – Hartmetall Indexable inserts – Carbide Сменные пластины – Твёрдый сплав DC.. Bezeichnung Designation l d s d r 1 Обозначение DCMT 070202EN-AM 7,75 6,35 2,38 2,8 0,2 DCMT 070204EN-AM 7,75 6,35 2,38 2,8 0,4 DCMT 070208EN-AM 7,75 6,35 2,38 2,8 0,8 DCMT 11T302EN-AM 11,6 9,525 3,97 4,4 0,2 DCMT 11T304EN-AM 11,6 9,525 3,97 4,4 0,4 DCMT 11T308EN-AM 11,6 9,525 3,97 4,4 0,8 DCMT 070202EN-PM1 7,75 6,35 2,38 2,8 0,2 DCMT 070204EN-PM1 7,75 6,35 2,38 2,8 0,4 DCMT 11T302EN-PM1 11,6 9,525 3,97 4,4 0,2 DCMT 11T304EN-PM1 11,6 9,525 3,97 4,4 0,4 DCMT 11T308EN-PM1 11,6 9,525 3,97 4,4 0,8 DCMT 070202EN-PS2 7,75 6,35 2,38 2,8 0,2 DCMT 070204EN-PS2 7,75 6,35 2,38 2,8 0,4 DCMT 11T302EN-PS2 11,6 9,525 3,97 4,4 0,2 DCMT 11T304EN-PS2 11,6 9,525 3,97 4,4 0,4 DCMT 11T304EN-PMS 11,6 9,525 3,97 4,4 0,4 3 DCMX 11T304EN-WMS 11,6 9,525 3,97 4,4 0,4 DCXT 070202EN-AEC 7,75 6,35 2,38 2,8 0,2 DCXT 070204EN-AEC 7,75 6,35 2,38 2,8 0,4 DCXT 11T302EN-AEC 11,6 9,525 3,97 4,4 0,2 DCXT 11T304EN-AEC 11,6 9,525 3,97 4,4 0,4 DCXT 11T308EN-AEC 11,6 9,525 3,97 4,4 0,8 Anwendungshinweise zu WIPER-Geometrien finden Sie auf den Seiten 436 – 437 For application reference on WIPER geometries see also page 436 – 437 Рекомендации по использованию пластин с геометрией Wiper приведены на страницах 436 – 437 206 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм
