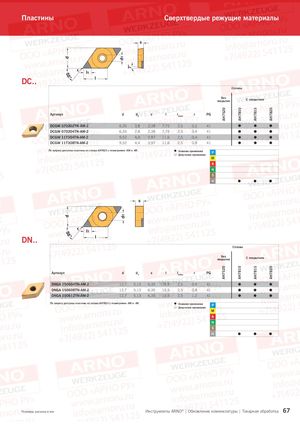

Каталог ARNO инструмент для токарной обработки 2018 - страница 65
Навигация
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO пластины CBN для токарной обработки
Каталог ARNO фрезерование 2016
DC.. Сплавы Без С покрытием покрытия
| Артикул | d | d | s | l | l | r | PG | |||
| 1 | 1мин | |||||||||
| DCGW 070202TN-AM-2 | 6,35 | 2,8 | 2,38 | 7,75 | 2,5 | 0,2 | 41 | l | l | l |
| DCGW 070204TN-AM-2 | 6,35 | 2,8 | 2,38 | 7,75 | 2,5 | 0,4 | 41 | l | l | l |
| DCGW 11T304TN-AM-2 | 9,52 | 4,4 | 3,97 | 11,6 | 2,5 | 0,4 | 41 | l | l | l |
| DCGW 11T308TN-AM-2 | 9,52 | 4,4 | 3,97 | 11,6 | 2,5 | 0,8 | 41 | l | l | l |
| По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR. | l Основное применение | P |
l Допустимое применение M K N
S
H l l l
DN.. Сплавы Без С покрытием покрытия
| Артикул | d | d | s | l | l | r | PG | |||
| 1 | 1мин | |||||||||
| DNGA 150604TN-AM-2 | 12,7 | 5,13 | 6,35 | 15,5 | 2,5 | 0,4 | 41 | l | l | l |
| DNGA 150608TN-AM-2 | 12,7 | 5,13 | 6,35 | 15,5 | 2,5 | 0,8 | 41 | l | l | l |
| DNGA 150612TN-AM-2 | 12,7 | 5,13 | 6,35 | 15,5 | 2,5 | 1,2 | 41 | l | l | l |
| По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR. | l Основное применение | P |
l Допустимое применение M K N
S
H l l l
