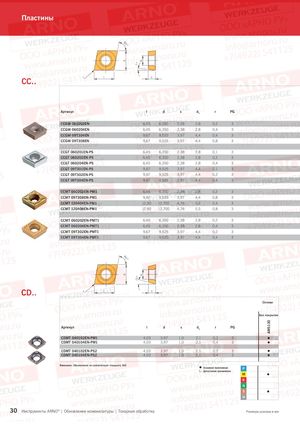

CC..
С покрытием Без покрытия
| Артикул | l | d | s | d1 | r | PG |
| CCGW 060202EN | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 | 3 |
| CCGW 060204EN | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 | 3 |
| CCGW 09T304EN | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 | 3 |
| CCGW 09T308EN | 9,67 | 9,525 | 3,97 | 4,4 | 0,8 | 3 |
| CCGT 060201EN-PS | 6,45 | 6,350 | 2,38 | 2,8 | 0,1 | 3 |
| CCGT 060202EN-PS | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 | 3 |
| CCGT 060204EN-PS | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 | 3 |
| CCGT 09T301EN-PS | 9,67 | 9,525 | 3,97 | 4,4 | 0,1 | 3 |
| CCGT 09T302EN-PS | 9,67 | 9,525 | 3,97 | 4,4 | 0,2 | 3 |
| CCGT 09T304EN-PS | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 | 3 |
| CCMT 060202EN-PM1 | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 | 3 |
| CCMT 09T308EN-PM1 | 9,67 | 9,525 | 3,97 | 4,4 | 0,8 | 3 |
| CCMT 120404EN-PM1 | 12,90 | 12,700 | 4,76 | 5,5 | 0,4 | 3 |
| CCMT 120408EN-PM1 | 12,90 | 12,700 | 4,76 | 5,5 | 0,8 | 3 |
| CCMT 060202EN-PMT1 | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 | 3 |
| CCMT 060204EN-PMT1 | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 | 3 |
| CCMT 09T302EN-PMT1 | 9,67 | 9,525 | 3,97 | 4,4 | 0,2 | 3 |
| CCMT 09T304EN-PMT1 | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 | 3 |
CD..
| Сплавы | |||||||
| Артикул | l | d | s | d1 | r PG | Без покрытия AM5130 | |
| CDMT 040102EN-PM1 | 4,03 | 3,97 | 1,0 | 2,1 | 0,2 3 | l | |
| CDMT 040104EN-PM1 | 4,03 | 3,97 | 1,0 | 2,1 | 0,4 3 | l | |
| CDMT 040102EN-PS2 | 4,03 | 3,97 | 1,0 | 2,1 | 0,2 3 | l | |
| CDMT 040104EN-PS2 | 4,03 | 3,97 | 1,0 | 2,1 | 0,4 3 | l | |
| нимание: Обозначение не соответствует стандарту ISO | lОс lДо | новное применение пустимое применение | P M K N | l | |||
| S H | l |
