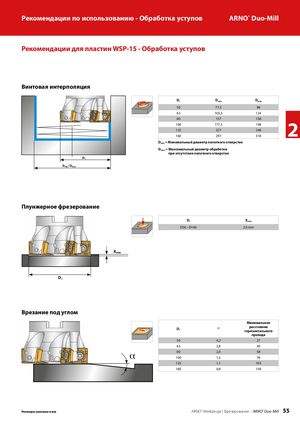

Рекомендации по использованию - Обработка уступов ARNO® Duo-Mill Рекомендации для пластин WSP-15 - Обработка уступов Винтовая интерполяция D1 Dmin Dmax 50 77,5 98 63 103,5 124 80 137 158 2 100 177,5 198 125 227 248 160 297 318 Dmin = Минимальный диаметр пилотного отверстия Dmax = Максимальный диаметр обработки при отсутствии пилотного отверстия D1 Dmin / Dmax Плунжерное фрезерование D1 Xmax D50 – D160 2,0 mm Xmax D1 Врезание под углом Минимальное α расстояние D1 горизонтального прохода 50 4,2 27 63 2,8 40 α 80 2,0 58 100 1,5 78 125 1,1 103 160 0,8 138 Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование – ARNO® Duo-Mill 55
