Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 260

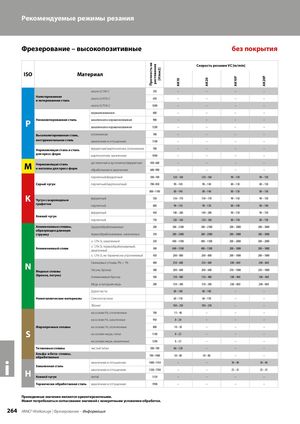

Рекомендуемые режимы резания Фрезерование – высокопозитивные без покрытия Прочность на Скорость резания VC [m/min] растяжение [Н/мм2] ISO Материал AK20F AK10F AK20 AK10 около 0,15% C 350 – – – – Нелегированная около 0,45% C 650 – – – – и легированная сталь около 0,75% C 1000 – – – – нормализованная 600 – – – – Низколегированная сталь P закаленная и нормализованная 900 – – – – закаленная и нормализованная 1200 – – – – Высоколегированная сталь, отожженная 700 – – – – инструментальная сталь закаленная и отпущенная 1100 – – – – Нержавеющая сталь и сталь ферритная/мартенситная, отожженная 700 – – – – для пресс-форм мартенситная, закаленная 1000 – – – – M Нержавеющая сталь аустенитная и аустенитно/ферритная 450–600 – – – – и металлы для пресс-форм обработанная и закаленная 600–900 – – – – перлитный/ферритный 500–700 120 – 160 120 – 160 90 – 150 90 – 150 Серый чугун перлитный/мартенситный 700–850 90 – 140 90 – 140 80 – 130 80 – 130 800–1100 80 – 140 80 – 140 80 – 130 80 – 130 K Чугун с шаровидным графитом ферритный 550 130 – 170 130 – 170 90 – 150 90 – 150 перлитный 800 90 – 130 90 – 130 80 – 140 80 – 140 ферритный 450 140 – 200 140 – 200 90 – 150 90 – 150 Ковкий чугун перлитный 750 120 – 160 120 – 160 80 – 150 80 – 150 Алюминиевые сплавы, труднообрабатываемые 200 300 – 2500 300 – 2500 200 – 3000 200 – 3000 образующие длинную стружку термообрабатываемые, закаленные 350 200 – 2000 200 – 2000 200 – 3000 200 – 3000 ≤ 12% Si, закаленный 250 400 – 1500 400 – 1500 200 – 2000 200 – 2000 ≤ 12% Si, термообрабатываемый, Алюминиевый сплав 300 400 – 1500 400 – 1500 200 – 1800 200 – 1800 закаленный ≤ 12% Si, не термически упрочняемый 450 200 – 800 200 – 800 200 – 1000 200 – 1000 N Свинцовые сплавы, Pb > 1% 400 250 – 600 250 – 600 200 – 600 200 – 600 Медные сплавы Латунь, бронза 300 200 – 600 200 – 600 250 – 1000 250 – 1000 (бронза, латунь) Алюминиевая бронза 500 150 – 400 150 – 400 100 – 400 100 – 400 Медь и катодная медь 200 150 – 300 150 – 300 200 – 800 200 – 800 Дуропласты 80 – 180 80 – 180 – – Неметаллические материалы Стеклопластики 60 – 150 60 – 150 – – Эбонит 100 – 250 100 – 250 – – на основе Fe, отожженные 700 15 – 40 – – – на основе Fe, закаленные 950 8 – 28 – – – Жаропрочные сплавы на основе Ni, отожженные 800 10 – 30 – – – S на основе меди, литье 1100 8 – 25 – – – на основе меди, закаленные 1200 8 – 25 – – – Титановые сплавы чистый титан 500–700 60 – 120 – – – Альфа- и бета- сплавы, 700–1000 30 – 80 30 – 80 – – обработанные i закаленная и отпущенная 1000–1350 – – 30 – 40 30 – 40 Закаленная сталь H закаленная и отпущенная 1350–1700 – – 25 – 35 25 – 35 Ковкий чугун литой 1350 – – – – Термически обработанная сталь закаленная и отпущенная 1900 – – – – Приведенные значения являются ориентировочными. Может потребоваться согласование значений с конкретными условиями обработки. 264 ARNO®-Werkzeuge | Фрезерование – Информация
