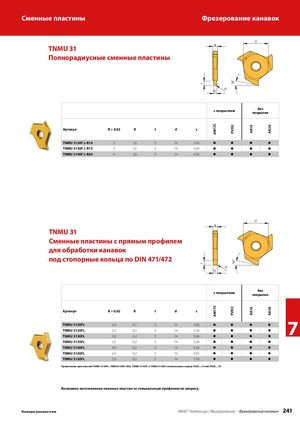

TNMU 31
Полнорадиусные сменные пластины
| с покр | ытием | без покрытия | ||||||
| Артикул | B + 0,02 | R | t | d | s | AM17C | PVD2 | AK10 AK20 |
| TNMU 3120F L-R10 | 2 | 1,0 | 3 | 14 | 2,56 | l | l | l l |
| TNMU 3130F L-R15 | 3 | 1,5 | 3 | 14 | 3,56 | l | l | l l |
| TNMU 3140F L-R20 | 4 | 2,0 | 3 | 14 | 4,36 | l | l | l l |
TNMU 31
Сменные пластины прямым профилем
для обработки канавок
под стопорные кольца по DIN 471/472
| с покр | ытием | б покр | ез ытия | ||||||
| Артикул | B + 0,02 | R | t | d | s | AM17C | PVD2 | AK10 | AK20 |
| TNMU 3120FL | 2,0 | 0,1 | 3 | 14 | 2,06 | l | l | l | l |
| TNMU 3125FL | 2,5 | 0,2 | 3 | 14 | 2,56 | l | l | l | l |
| TNMU 3130FL | 3,0 | 0,2 | 3 | 14 | 3,06 | l | l | l | l |
| TNMU 3135FL | 3,5 | 0,2 | 3 | 14 | 3,56 | l | l | l | l |
| TNMU 3140FL | 4,0 | 0,2 | 3 | 14 | 4,36 | l | l | l | l |
| TNMU 3145FL | 4,5 | 0,2 | 3 | 14 | 4,91 | l | l | l | l |
| TNMU 3150FL | 5,0 | 0,2 | 3 | 14 | 7,00 | l | l | l | l |
Примечание: для пластин TNMU 3140FL, TNMU3140FL-R20, TNMU 3145FL и TNMU 3150FL использовать корпус 95ZS…/4 или 95ZA…/4!
Возможно изготовление сменных пластин со специальным профилем по запросу.
