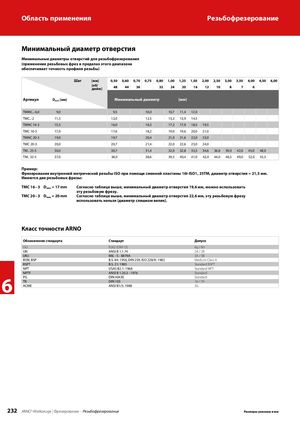

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 228

Область применения Резьбофрезерование Минимальный диаметр отверстия Минимальные диаметры отверстий для резьбофрезерования (применение резьбовых фрез в пределах этого диапазона обеспечивает точность профиля резьбы) Шаг [мм] 0,50 0,60 0,70 0,75 0,80 1,00 1,25 1,50 2,00 2,50 3,00 3,50 4,00 4,50 6,00 [об/дюйм] 48 44 36 32 24 20 16 12 10 8 7 6 Артикул Dмин [мм] Минимальный диаметр [мм] TMMC..-6,0 9,0 9,5 10,0 10,7 11,4 12,0 TMC..-2 11,5 12,0 12,5 13,2 13,9 14,5 TMNC 16-3 15,5 16,0 16,5 17,2 17,9 18,5 19,5 TMC 16-3 17,0 17,6 18,2 19,0 19,6 20,0 21,0 TMNC 20-3 19,0 19,7 20,4 21,0 21,6 22,0 23,0 TMC 20-3 20,0 20,7 21,4 22,0 22,6 23,0 24,0 TM.. 25-5 30,0 30,7 31,4 32,0 32,8 33,5 34,6 36,6 39,0 42,0 45,0 48,0 TM.. 32-5 37,0 38,0 38,6 39,5 40,4 41,0 42,0 44,0 46,5 49,0 52,0 55,5 Пример: Фрезерование внутренней метрической резьбы ISO при помощи сменной пластины 16I-ISO1, 25TM, диаметр отверстия = 21,5 мм. Имеются две резьбовых фрезы: TMC 16 – 3 Dмин = 17 mm Согласно таблице выше, минимальный диаметр отверстия 19,6 мм, можно использовать эту резьбовую фрезу. TMC 20 – 3 Dмин = 20 mm Согласно таблице выше, минимальный диаметр отверстия 22,6 мм, эту резьбовую фрезу использовать нельзя (диаметр слишком велик). Класс точности ARNO Обозначение стандарта Стандарт Допуск ISO R262 (DIN 13) 6g / 6H UN ANSI B 1.1.74 2A / 2B UNJ MIL - S - 8879A 3A / 3B BSW, BSP B.S. 84: 1956, DIN 259, ISO 228/A: 1982 Medium Class A BSPT B.S. 21: 1985 Standard BSPT NPT USAS B2.1: 1968 Standard NPT NPTF ANSI B 1.20.3 - 1976 Standard PG DIN 40430 Standard 6 TRACME DIN 103 7e / 7HANSI B1/5: 19883G 232 ARNO®-Werkzeuge | Фрезерование – Резьбофрезерование Размеры указаны в мм
