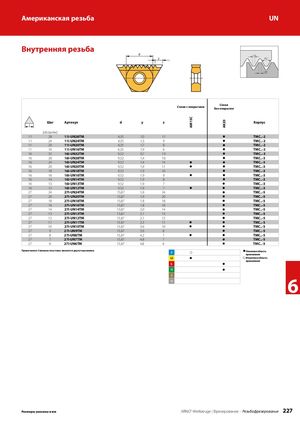

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 223

AM15C AK20 Американская резьба UN Внутренняя резьба  Сплав с покрытием Сплавбез покрытия Шаг Артикул d y z Корпус [об/дюйм] 11 28 11I-UN28TM 6,35 1,0 11 l TMC..-2 11 24 11I-UN24TM 6,35 1,3 9 l TMC..-2 11 20 11I-UN20TM 6,35 1,7 8 l TMC..-2 11 16 11I-UN16TM 6,35 1,9 6 l TMC..-2 16 32 16I-UN32TM 9,52 0,7 19 l TMC..-3 16 28 16I-UN28TM 9,52 1,4 16 l TMC..-3 16 24 16I-UN24TM 9,52 1,4 14 l l TMC..-3 16 20 16I-UN20TM 9,52 1,9 11 l l TMC..-3 16 18 16I-UN18TM 9,52 1,9 10 l TMC..-3 16 16 16I-UN16TM 9,52 1,9 9 l l TMC..-3 16 14 16I-UN14TM 9,52 1,9 8 l TMC..-3 16 13 16I-UN13TM 9,52 1,9 7 l TMC..-3 16 12 16I-UN12TM 9,52 1,9 7 l l TMC..-3 27 24 27I-UN24TM 15,87 1,6 24 l TMC..-5 27 20 27I-UN20TM 15,87 1,9 20 l TMC..-5 27 18 27I-UN18TM 15,87 1,8 18 l TMC..-5 27 16 27I-UN16TM 15,87 1,8 16 l TMC..-5 27 14 27I-UN14TM 15,87 2,0 14 l TMC..-5 27 13 27I-UN13TM 15,87 2,1 13 l TMC..-5 27 12 27I-UN12TM 15,87 2,1 12 l TMC..-5 27 11 27I-UN11TM 15,87 2,3 11 l l TMC..-5 27 10 27I-UN10TM 15,87 3,6 10 l l TMC..-5 27 9 27I-UN9TM 15,87 3,9 8 l TMC..-5 27 8 27I-UN8TM 15,87 4,2 7 l l TMC..-5 27 7 27I-UN7TM 15,87 4,8 7 l TMC..-5 27 6 27I-UN6TM 15,87 4,8 6 l TMC..-5 Примечание: Сменные пластины являются двухсторонними. P l l Основная область применения M l l Вторичная область применения K l N l S H 6 Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование – Резьбофрезерование 227
