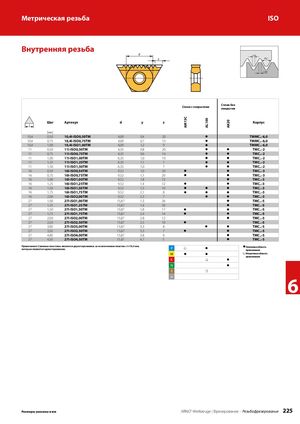

метрическая резьба ISO
Внутренняя резьба
| Сплав с п | окрытием | Сплав без покрытия | ||||||
| Шаг | Артикул | d | y | z AM15C | AL100 | AK20 | Корпус | |
| [мм] | ||||||||
| 10,4 | 0,50 | 10,4I-ISO0,50TM | 6,00 | 0,4 | 20 | l | TMMC..-6,0 | |
| 10,4 | 0,75 | 10,4I-ISO0,75TM | 6,00 | 0,7 | 13 | l | TMMC..-6,0 | |
| 10,4 | 1,00 | 10,4I-ISO1,00TM | 6,00 | 1,2 | 9 | l | TMMC..-6,0 | |
| 11 | 0,50 | 11I-ISO0,50TM | 6,35 | 0,8 | 20 | l | l | TMC..-2 |
| 11 | 0,75 | 11I-ISO0,75TM | 6,35 | 0,6 | 14 | l | l | TMC..-2 |
| 11 | 1,00 | 11I-ISO1,00TM | 6,35 | 1,0 | 10 | l | l | TMC..-2 |
| 11 | 1,25 | 11I-ISO1,25TM | 6,35 | 1,1 | 7 | l | l | TMC..-2 |
| 11 | 1,50 | 11I-ISO1,50TM | 6,35 | 1,0 | 7 | l | l | TMC..-2 |
| 16 | 0,50 | 16I-ISO0,50TM | 9,52 | 1,0 | 30 l | l | TMC..-3 | |
| 16 | 0,75 | 16I-ISO0,75TM | 9,52 | 1,1 | 20 l | l | TMC..-3 | |
| 16 | 1,00 | 16I-ISO1,00TM | 9,52 | 1,8 | 15 | l | TMC..-3 | |
| 16 | 1,25 | 16I-ISO1,25TM | 9,52 | 1,4 | 12 l | l | TMC..-3 | |
| 16 | 1,50 | 16I-ISO1,50TM | 9,52 | 1,5 | 10 l | l | l | TMC..-3 |
| 16 | 1,75 | 16I-ISO1,75TM | 9,52 | 2,1 | 8 l | l | l | TMC..-3 |
| 16 | 2,00 | 16I-ISO2,00TM | 9,52 | 2,3 | 7 | l | l | TMC..-3 |
| 27 | 1,00 | 27I-ISO1,00TM | 15,87 | 1,3 | 26 | l | TMC..-5 | |
| 27 | 1,25 | 27I-ISO1,25TM | 15,87 | 1,4 | 20 | l | TMC..-5 | |
| 27 | 1,50 | 27I-ISO1,50TM | 15,87 | 1,8 | 17 l | l | TMC..-5 | |
| 27 | 1,75 | 27I-ISO1,75TM | 15,87 | 2,4 | 14 l | l | TMC..-5 | |
| 27 | 2,00 | 27I-ISO2,00TM | 15,87 | 2,8 | 12 | l | TMC..-5 | |
| 27 | 2,50 | 27I-ISO2,50TM | 15,87 | 2,5 | 10 l | TMC..-5 | ||
| 27 | 3,00 | 27I-ISO3,00TM | 15,87 | 3,3 | 8 | l | l | TMC..-5 |
| 27 | 3,50 | 27I-ISO3,50TM | 15,87 | 3,3 | 7 l | l | TMC..-5 | |
| 27 | 4,00 | 27I-ISO4,00TM | 15,87 | 3,8 | 6 | l | TMC..-5 | |
| 27 | 4,50 | 27I-ISO4,50TM | 15,87 | 4,7 | 5 | l | TMC..-5 | |
| ечание: С рые являю | менные пластин тся односторон | ы являются двухсторонними, за искл ними. | ючением пластин с l=10 | ,4 мм, | P l | l | lОсновная область применения | |
| M l | l | lВторичная область | ||||||
| K | l | l | применения | |||||
| N | l | |||||||
| S H | l |
S l 6
